变压器油色谱在线监测系统工作流程1、变压器油经闭路循环进入油气分离室，受检油样在真空环境及电磁激振作用下，实现油气分离。2、经冷阱除油后，分离出的故障特性气体导入气体定量室后，在载气的作用下流经色谱柱。利用色谱柱对各个气体组份具备不同的吸附\解附作用，使故障特性气体被依次分离。3、气敏传感器按出峰顺序对故障特性气体逐一进行检测，并将故障气体的浓度特性转换成电信号。4、数据处理单元对电信号进行分析处理，分别计算出故障气体各组份浓度。5、通信模块将气体组份浓度、载气压力状态、谱图等数据信息按照TCP/IP、IEC61850通信协议上送过程层网络，变压器状态监测主IED故障诊断系统对色谱数据进行综合分析诊断，超过设定注意值时进行报警，实现变压器故障的在线监测。3.4系统结构图3-1系统结构在功能上划分为油样获取单元、油气分离单元、载气单元、色谱检测单元、控制与数据处理单元、通信接口单元。1、油样获取单元经油泵强循环从变压器主油箱取得油样，并送入脱气室。

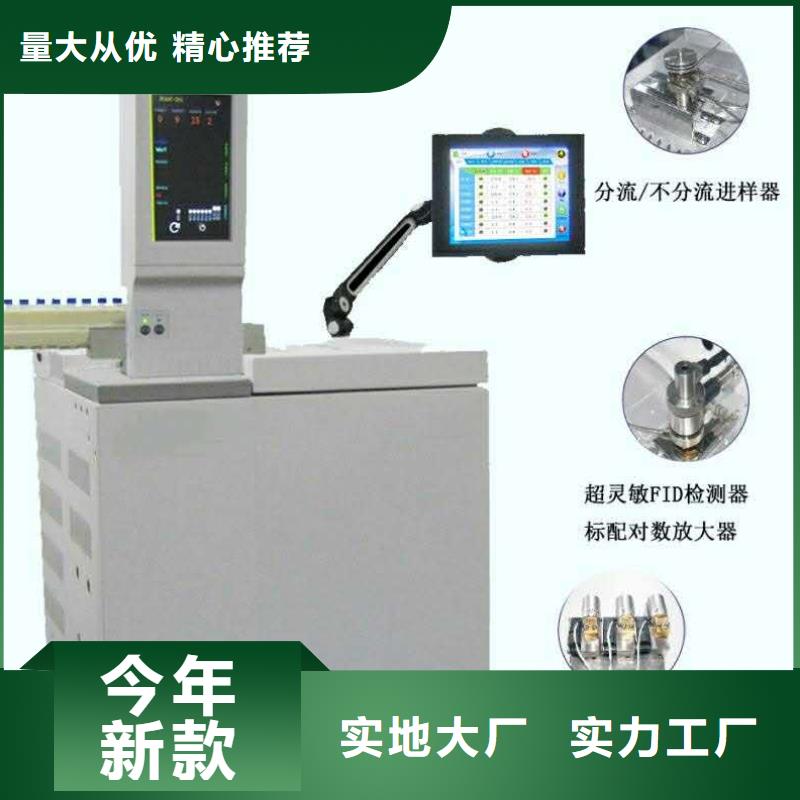

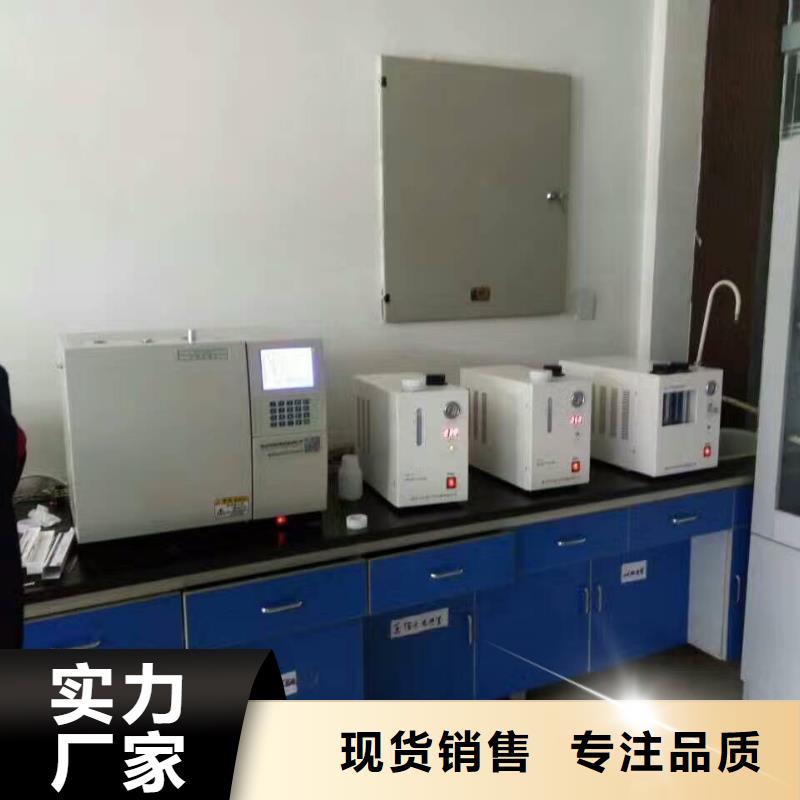

变压器油色谱在线监测系统 检测器变压器油色谱仪检测器采用单元组合设计，可提供热导检测器(TCD)、氢火焰离子化检测器（FID）、电子捕获检测器(ECD)、火焰光度检测器(FPD)和氮磷检测器(NPD)等五种检测装置，多同时安装四个检测器。见图四三、安装准备1、安装准备仪器应安装在专用的色谱仪器分析实验室内，以便于将仪器与气源分开管理。仪器应安装在牢固无振动的水泥或木质工作台上，工作台的台面上应留有足够的空间，以便于放置电脑、色谱数据工作站、记录仪、积分仪等外围设备，工作台的背后应留有一事实上的间隙（0.5米以上），以备于仪器维护保养。电源应有足够的功率（大于5KW）。仪器应远离火种，室内不得有强腐蚀性气体，应避免室内温度剧烈波动和空气的过分流动。工作台（高0.7-0.8米＊宽0.6-0.7米＊长2米）的设置请参照（图五） 。图五 工作台的设置仪器所需要的载气和辅助气体，一般可由高压气体钢瓶、气体发生器、无油空气压缩机等装置提供，高压气体要经过减压阀减压后供给仪器。气源是仪器启动的前提条件，所以必须提前考虑。若用户订货时提出具体的使用要求时，制造商可以协助用户购置必要的设备。仪器根据检测器的配置情况应选择不同的气体，气体的种类和基本参数及选用原则请参照（表一）。表一检测器 气 源 入口压力 纯 度TCD H2或He 0.26MPa 99.999％FID H2 0.26MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 无灰尘、油雾、水份等ECD N2或He 0.4～0.5MPa 99.999％或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 99.998％仪器允许使用气体发生器、无油空气压缩机等装置来提供仪器的工作气源。气体发生装置或空气泵产生的气体含水量较高，使用时一定要进行必要的气体净化。使用气体净化装置时要注意对该装置的定期保养。

变压器油色谱在线监测系统气路系统试漏仪器内部气路出厂前均进行了严密性能检验，仪器系统内部一般不会产生漏气现象，漏气一般常发生在色谱柱的接口或进样垫（由于进样次数多了以后针孔扩大降低了密封性能，应及时适当旋紧或更换。）或外接气路连接处等位置。FID检测器的氢气、空气两路气体到检测器后的阻力很小，即使有一点的微漏，对仪器一般不会产生大的影响。所以无特殊情况不要拆卸气路、检测器部分，仪器启动只要保证机外气路部分不漏气，就可以进行下一步调试。当仪器出现故障或不能正常工作，要求拆卸检测器、气路部件时，应请有一定操作经验的人员进行维护，维护仪器首先要保证清洁，特别对一些重点部件，如陶瓷件、喷嘴等部位请不要用手直接触摸，应戴上干净的细纱手套以防污染部件，保持仪器的稳定性能。仪器系统检漏一般分两步进行。通气后首先要检查气源出口至净化器选配入口处气路部分（减压阀及接头包括气路引线部分）。第二步检查仪器气路系统至净化器出口，仪器气路系统的密封性能。钢瓶至净化器入口处的检漏程序；气源接通后，由减压阀给定压力0.5MPa，关闭净化器面板上相对应的关闭阀；关闭减压阀，并观察减压阀上的低压压力指示，记录10分钟的压力变化值。若压力明显下降，则说明系统有漏气现象，此时必须进行检漏试验。气路系统检漏可以用检漏液进行，（若一时没有检漏液可以用白猫牌洗涤剂和水溶液代替，配制的方法是：在温水中加入一定剂量的洗涤剂，搅拌时能够起泡就可以了）。在系统保持一定压力的状态下，将检漏液少量的涂在有可能产生漏气点。检漏过程中要尽量少的使用检漏液，而且检漏后，应及时将检漏液擦干净，以防止压力降低后，检漏液污染气路系统。
