工频交流耐压试验装置-视频-瑶海|包河|滁州|池州|芜湖|宿州|阜阳|六安|巢湖工频交流耐压试验装置多种款式可随心选择-天正华意电气设备(合肥市分公司)

专业工厂,集研发、设计、生产和销售于一体,天正华意电气设备(合肥市分公司)tianzh3611生产的规格齐全,质量过关可放心选购,如果您对我们的产品感兴趣或需要更多信息,请随时联系我们。联系人:杨经理,地址:[平度市平安路2号]。

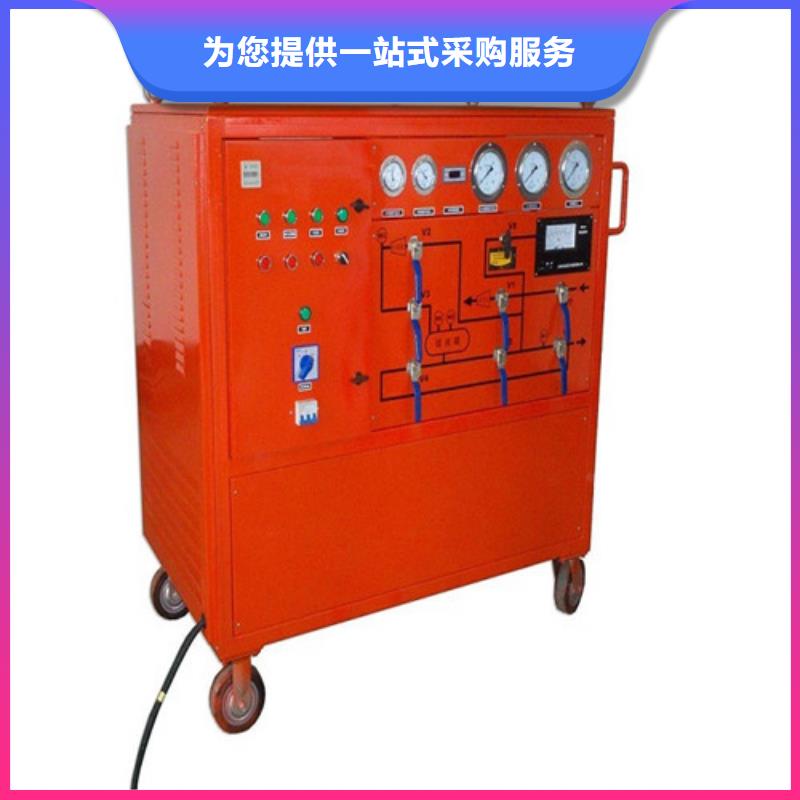

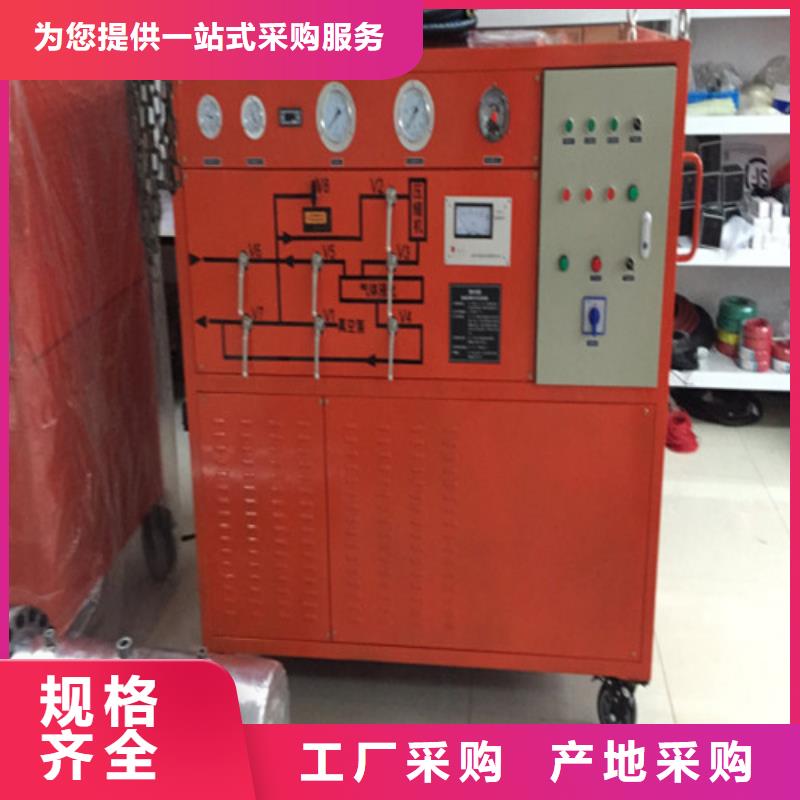

SF6气体抽真空充气装置 回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。

SF6气体抽真空充气装置设备出现故障而买方无法解决时，72小时响应并给予解决方案。在保修期间，如发生以下情况之一，请谨慎处理：1）使用上的错误以及自行不当的拆装所造成的故障及损坏。2）买入后的运送、搬动、跌落造成的故障或损坏。3）其它不可避免的外来因素造成故障及损坏。4）使用不当导致设备进水或其它溶液造成的损坏。5）使用指定以外的电源，电压所造成的损坏。产品外观，易损易耗品及附件不在保修范围内：易损易耗品及附件包括：热敏打印纸、打印机热敏块。技术文件：提供完整的相关技术文件与资料。技术文件包括图纸、说明书等。技术文件的形式和内容应尽量详细和易于理解，应能满足设计、安装维护技术人员的工作需要。技术培训：对用户运行人员和维护人员进行一般维护工作的技术培训。在设备安装和调试过程中，公司安排有经验的工程技术人员提供安装调试指导等服务。提供安排需方到工厂技术培训，并应提供相关的中文培训教材和资料。本保只在中华人民共和国大陆内有效。

SF6气体抽真空充气装置电源连接本装置的供电电源为三相交流（五芯制，需接零线）50HZ 380V±10％，总功率≤5KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。五、操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。5.1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：开真空泵抽真空前，根据需要决定是否连接管路排放至室外。开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。凡需要观察真空度时，按下电阻真空计开关，电磁阀工作灯亮，观察完毕后随时关闭电阻真空计开关。
