变压器变比测试仪使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（ 图二此时顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。按上下左右键选择相应功能选项，按“确认”键进入所选功能菜单。变比测试?三相测试：普通三相变压器测试?单相测试：单相变压器、P、CT测试Z 型测Z型变压器测试。 三相测试在“主菜单”屏下选中“变比测试项后按确认”键进入变比测试选择”屏在变比测试选择屏下选中三相测试项后，按确认键进入“三相测试选择”屏）。图三图四?正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试?盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。“正常测试”和盲测功能”的设置、操作类似，在此以“盲测功能”为例进行说明介绍。选择“盲测功能”项后，按“确认键进入盲测功能参数设置”屏（见图五）。图五“额定高压额定低压”分接联结组别”、“试品编号、“测试”为菜单选项，其右边所属各项为功能参数。

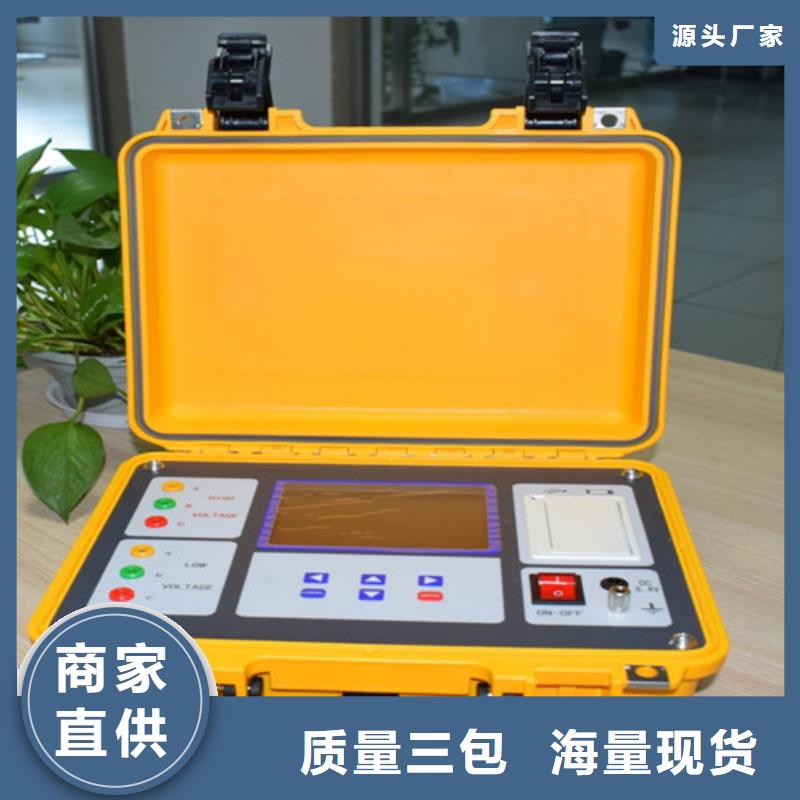

变压器变比测试仪同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。8、抗振性好：军品接插件的使用增强了抗振性能。9、采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。9、仪器自带热敏式高速微型打印机，随时将测试结果打印留存。10、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1％，不受工作电源质量的影响。12、携带方便：体积小，重量轻。 13、内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。技术指标1、变比测量范围：0.9~100002、测量速度：35秒内完成三相测试3、测量精度: 高压侧电压的测量精度0.05％低压侧电压的测量精度0.1％变比分辨率：0.0001变比测量精度 0.1％（0.9－200）0.2％（200－2000）0.3％（2000－10000）根据用户要求可订制全量程0.1级的设备4、携带方便、适合野外作业5、外形尺寸：320×240×1306、重量：2.6Kg

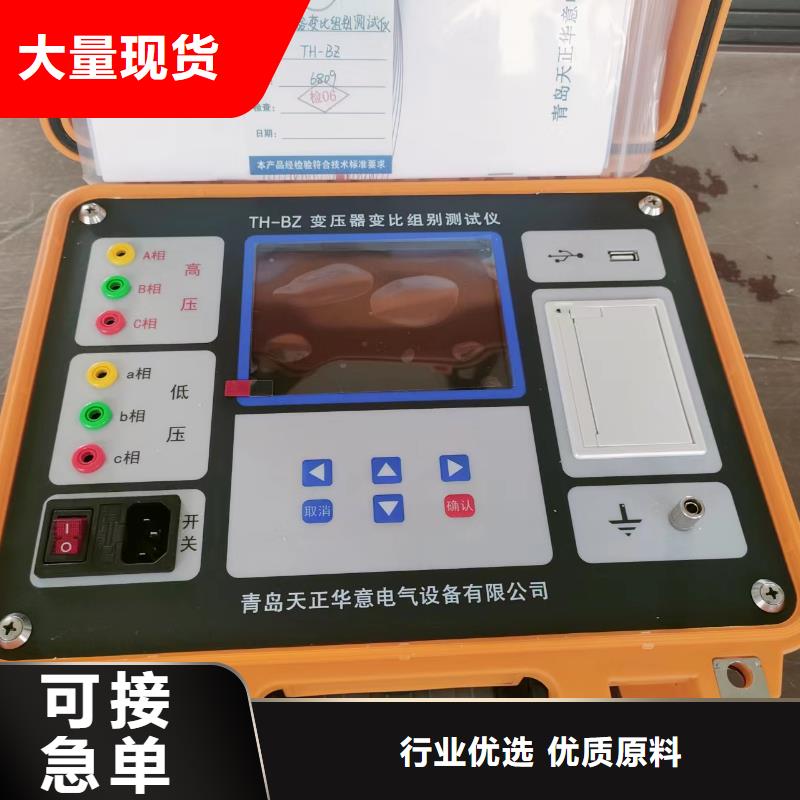

变压器变比测试仪功能模块 说明高压测试端 黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器高压侧的A、B、C三相；单相测试时接黄、绿测试线。低压测试端 黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c三相；单相测试时接黄、绿测试线。显示屏 5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。按键 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“← →”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。功能模块 说明电源开关 整机电源开关，开机时拨到“―”位置，关机时拨到“○”位置。电源接口 AC220V电源接口。保险管座与电源接口一体，保险管规格为250V/2A，尺寸20mm×φ5mm，应使用相同规格的保险管。接地端子 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。打印机 打印测试结果。USB接口 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。
