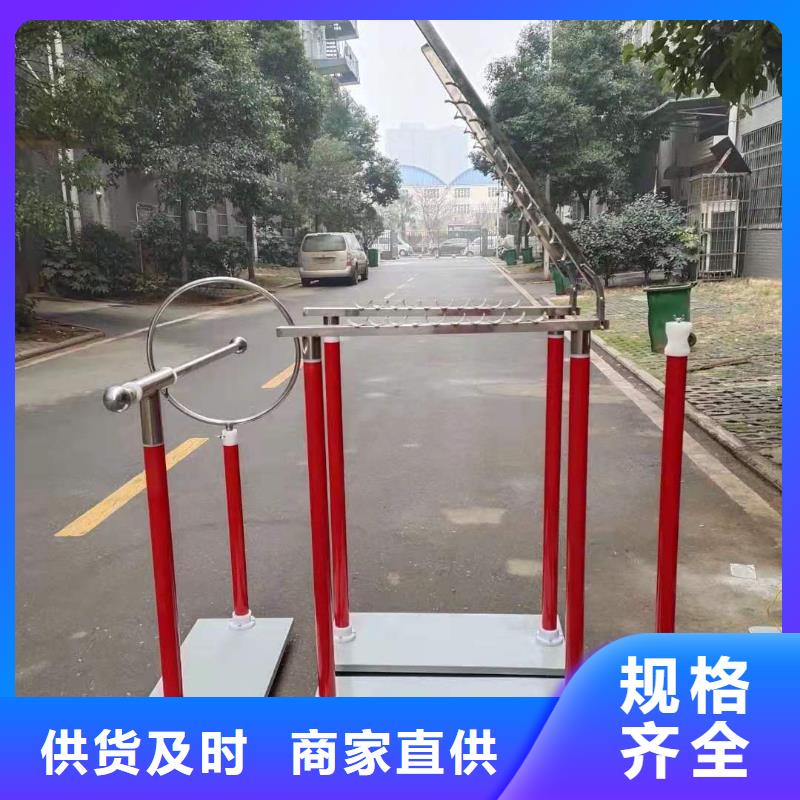

绝缘鞋手套耐压装置进行本项试验前，需确定仪器系统配置有绝缘杆耐压试验功能，并配套应用绝缘杆耐压测试架试验，否则不能进行本项试验。试品参数设定项中，“试品类别”选择“绝缘杆类”。“试验电压”根据试品实际需要设定。进入“主菜单”，选择“全自动耐压试验”项，按“确认”键进入耐压试验子菜单。设定各试验参数值，“试验时间”按国标要求设定为“60S”；“测量变比”按配套使用的交流升压器实际高压输出比测量变比进行设定。设定好参数后，按“确认”键保存并进入试验状态。警示灯绿灯灭红灯亮。闭合测试仪面板试验电源开关，按“确认”键开始试验，接触器吸合，测试仪自动升压，升至设定电压值后保持电压并开始计时。计时时间到，仪器自动降压并保存试验数据。本套设备可同时进行8根绝缘杆耐压试验，试验过程中，若其中一根发生闪络或放电等，应立即按“急停”键停止试验。将耐压测试架放电后，剔除异常的绝缘杆，对其余的继续重新进行试验。4.2.5系统设定进入主菜单，选择“系统设定”项，按“确认”键进入系统设定程序。使用“∧”、“∨”键选择设定项，根据屏幕提示分别进行高压分断自检、时间设定、系统校准、系统校验、测量线圈设定等项目的设定。4.2.5.1高压分断自检选择“高压分断自检”项，按确认键进入高压分断自检程序开始自检，8路分断机构依次断开。 4.2.5.2时间设定进入“时间设定”子菜单，根据屏幕提示，使用“”键选择修改的时间参数，使用“∧”、“∨”键进行时间参数的加减。确定当前年、月、日及时间。设定完成按“确认”键保存并返回系统设定菜单。4.2.5.3系统校准仪器采用高智能化测量方式，具有软件自动校准功能，摈弃了采用电位器调校的方式，不会产生因电位器老化或振动阻值改变降低测量精度，可保证仪器的长期稳定。注意：仪器出厂前进行了严格的校准和老化，用户不具备校准条件，请勿进入系统校准程序。4.2.5.4系统校验本项功能专为仪器检定设置，应用单相标准电源和单相校验仪进行检定。选择“系统检验”项，按确认键进入系统校验程序。接线如图3，需打开仪器底部固定螺栓将仪器拉出外包箱进行校验接线。泄漏电流的校验需将测试仪主机和高压泄漏电流测控仪联机测试，通过红外信号传递泄漏电流测试数据。

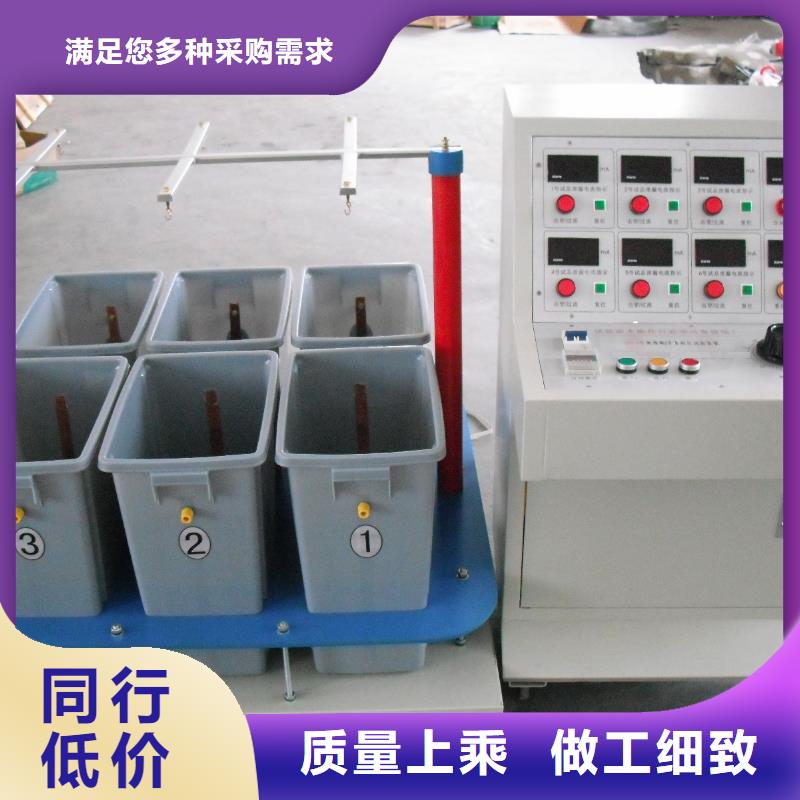

绝缘鞋手套耐压装置试验台介绍■整体介绍：·绝缘工器具试验台是用于试验绝缘靴、绝缘手套专业测试设备。它符合电力公司《电力工器具性试验规程》（国电发DL/T 1476-2015）要求。·试验台由机体、遥控器和干式变压器、仪器箱、试验容器等几部分组成。试件容器采用不锈钢制作，结构合理，外型美观；机体采用静电喷涂，防潮防腐；采用遥控器进行远程操作，高低压分离，可靠，技术含量高。·本试验台具有自动化程度高，测试精度高，控制功能强大，且操作简便，可靠。应用本系统将极大地提高检测工作效率。·绝缘工器具试验台广泛适用于供电、发电等电力企业，按《规程》要求对绝缘靴、绝缘手套等进行智能化绝缘性能性试验。■试件容器介绍：·试件容器有两类：六只盘状的容器用于测试绝缘靴；六只桶装的容器用于测试绝缘手套。结构合理，外型美观。■遥控器介绍：·遥控器上有一个指示灯和四个按键。·指示灯发出红光表示有按键按下，如红光暗，表示遥控器电池欠压。·四个按键上分别标有数字A，B，C，D.它们的功能分别是：按下“A”，表示升高压。按下“B”，表示降高压.按下“C”，表示计时开始。按下“D”，表示紧急停止。简称为“A升B降C计D停”。■机体介绍：·机体里分为主回路，遥控回路，控制回路，电源端子和控制端子五大部分。·机体上为试件容器摆放位置和高压导入部分。·机体左侧为总电源插座和接地端子；·机体正面为显示和控制部分。排为六只电流表，分别对应显示六只试件的电流。单位是mA.第二排个是红色旋钮，它是控制电源开关。按下时接通控制电源，按箭头方向旋转它，为断开控制电源。第二个是黑色旋钮，它是控制绝缘靴和绝缘手套电压等级转换保护。

绝缘鞋手套耐压装置绝缘靴试验方法16.1 常用绝缘靴试验绝缘靴性试验的电压是15kV，保持1分钟，泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。16.2 其它试验其它试验时，试验方法同上，仅在电压和泄漏电流两个参数上有区别：试验电压可根据用户需要自定，保持1分钟，泄漏电流机器设定不大于10mA者为合格，用户可根据具体情况自行判定（或参照附录的国标）。十七、绝缘手套试验方法17.1 低压型绝缘手套试验：低压型绝缘手套性试验的电压是2.5kV，保持1分钟，泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的 默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。17.2 高压型绝缘手套试验该试验的方法同7.1，仅在电压和泄漏电流两个参数上有区别：高压型绝缘手套性试验的电压是8kV，保持1分钟，泄漏电流不大于9mA者为合格。十八、常见故障及其排除序号故障描述故障排除方法1打开测量装置后，信号发送指示灯不亮或常亮电池电压太低，应及时充电；重新开机，使其进行上电复位。测量装置充电时充电指示灯不亮 检查电源插座里的保险丝是否烧毁操作箱打开电源后无反应检查电源插座里的保险丝是否烧毁5 试验机上电流表不显示电流表背后的插头或测控箱背后的供电插头松脱使用中测试数据明显不合理接地不良会引起仪器数据严重波动。应刮净地点上的油漆和锈蚀，务必保证0电阻接地！如果测量接地试品，试品地和仪器应共地连接，保持地电位一致。空气湿度过大空气湿度大会产生比较大的电晕，在不击穿的情况下可以正常试验8无线传输信号不正常如果试验过程中高压测试电流远大于低压测试电流，或相反，请检查无线传输
