想一睹绝缘油介电强度试验仪产品的真实风采吗？视频呈现更直观，速来观赏！

产品参数
产品价格	555/台
发货期限	1
供货总量	1000
运费说明	含运费
小起订	1
质量等级	0.05
是否厂家	是
产品材质	铝合金
产品品牌	青岛天正华意电气
产品规格	158
发货城市	青岛
产品产地	青岛
加工定制	是
产品型号	TH
可售卖地	全国
产品重量	5
产品颜色	白
质保时间	三年
外形尺寸	158
适用领域	电力电气
质量认证	9000
产品功率	5
工作温度	45
范围	服务网络覆盖山东省青岛市枣庄市、东营市、济宁市、菏泽市、滨州市、聊城市、潍坊市、德州市、泰安市、临沂市、烟台市、威海市、莱芜市、日照市、淄博市、济南市四方区、黄岛区、崂山区、李沧区、城阳区、胶州市、即墨区、平度市、胶南区、莱西市等区域。

工频交流耐压试验装置-视频-青岛市工频交流耐压试验装置-山东省青岛市黄岛|李沧|泰安|枣庄|淄博|菏泽|烟台|滨州|聊城（此地）生产厂家

,天正华意电气设备(青岛市分公司)tianzh3611位于素有之乡的青岛,作为本地企业,我们深入了解市场需求和客户偏好,不断推出符合市场需求的产品。联系人:杨经理,地址:[平度市平安路2号]。

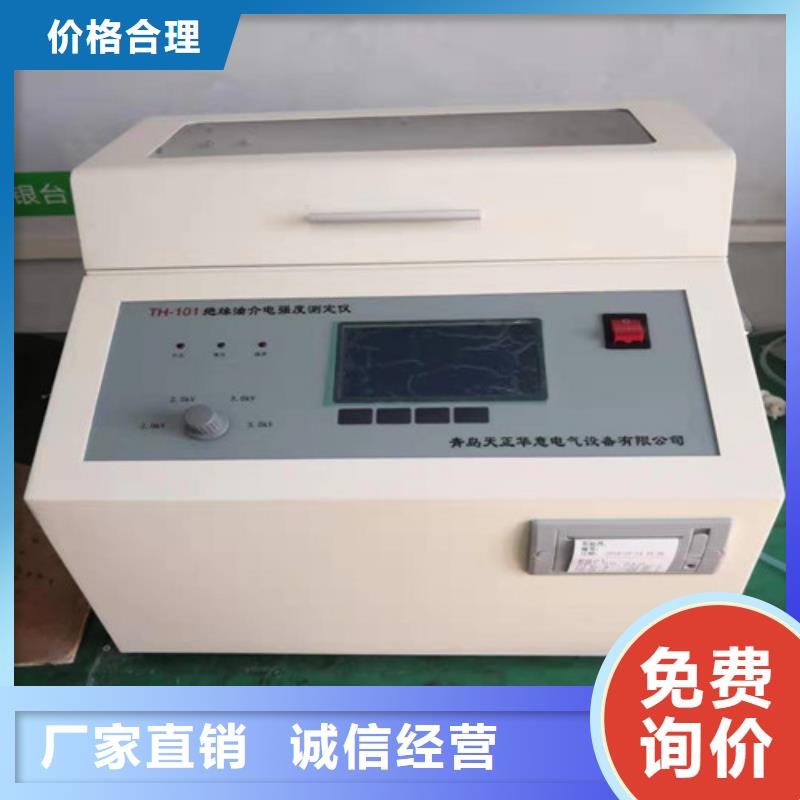

绝缘油介电强度试验仪机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键选择设置操作参数；3. 打印机打印单次及多次测试结果的平均值；4. 切换开关选择不同升压速率；5. 指示灯灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱可靠的地线连接柱；9. 电源插座良好插接AC 220V 50Hz电源线；10. 电源开关控制仪器电源通断；11. 高压标志提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按设置键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按选择键移动光标√ 至 GB1986处，按确认键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按＋或 - 键设置停升电压，其默认值是100 kV，可选范围10 kV～100 kV（增量Δ＝10 kV）。选择完毕后，按确认键返回开机页面，按开始键进行测试。如果没有可靠接地，仪器会显示请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。4. 在图2页面下，按选择键移动光标√ 至GB2002处，按确认键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。5. 在图2页面下，按选择键移动光标√ 至时间设置处，按确认键即可进入时间设置子页面（

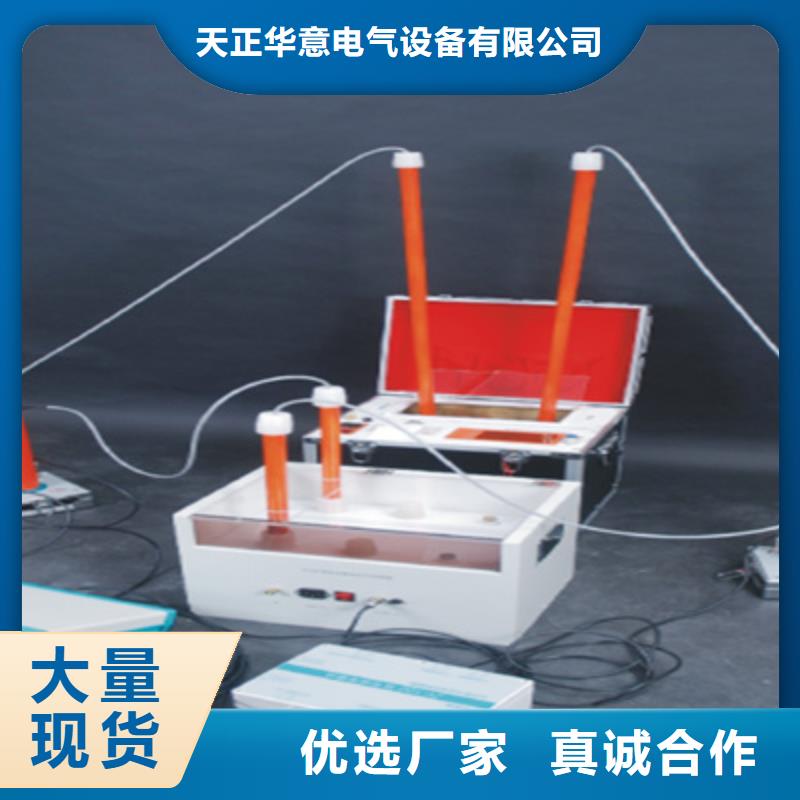

绝缘油介电强度试验仪本手册的目的是为了让用户熟习TH-100型绝缘油介电强度测试仪校验装置的功能和正确的使用方法。手册的内容包括仪器的技术指标，操作方法，试验连线和风险等方面，仔细阅读本手册将有助于您快，快速，准确的完成各个试验项目，并且能有效地避免错误操作导致仪器损坏或减少仪器的使用寿命。TH-100型绝缘油介电强度测试仪校验装置使用规程和特别注意环节：1) 对被试验的绝缘油介电强度测试仪进行检测前，首先在未连接校验装置和任何负载的情况下对其进行空升至电压试验，确定空升至输出电压过程中无放电现象发生以后，再连接校验装置。以避免因绝缘油介电强度测试仪对机壳剧烈放电造成校验装置的损坏2）分压器的输入电压为50KV，因此被检测的绝缘油介电强度测试仪电压范围是-50KV~50KV3）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入，否则会造成高压分合终端内部绝缘击穿放电。4）高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电5）从绝缘油介电强度测试仪引出高压时必须使用环氧树脂制成的绝缘罩，以避免在引出高压线至分压器的回路上发生放电6）在测量额定频率为60Hz的高压信号时，请将仪器的校准系数调整至60Hz状态，在测量额定频率为50Hz的高压信号时，请将仪器的校准系数调整至50Hz状态，50Hz和60Hz的测量系数差别约为0.1％。7） TH-100型绝缘油介电强度测试仪测量所得的击穿电压计算公式如下：，其中是指击穿前一个周期的值，是击穿前一个周期的小值，和之差为击穿前一个周期的峰峰值之差

绝缘油介电强度试验仪在图2页面下，按选择键移动光标√ 至GB2002处，按确认键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。5. 在图2页面下，按选择键移动光标√ 至时间设置处，按确认键即可进入时间设置子页面（图5）。图5 时间设置子页面按选择键移动光标—至年、月、日、时、分处，按＋或 - 键选择具体数值后，按确认键确认，并返回开机页面；6. 在图2页面下，按选择键移动光标√ 至自定义设置处，按确认键即可进入自定义设置子页面（图6）；图6 自定义设置子页面在图6页面下，按选择键移动光标到相应的选项，再按＋或 - 键可进行相关参数的设置。其中：静置时间默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间默认值10 s，范围5～90 s（增量Δ＝ 5 s）；停升电压默认值80 kV，范围10～80 kV（增量Δ＝ 10 kV）。当仪器升压到停升电压以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按确认键返回开始页面，按开始键进行测试；杯位选择按此键进入杯位选择子页面，具体操作见六、操作步骤图解3.的相关内容。
