Tags: 变压器绕组变形测试仪

视频不仅展示了变压器绕组变形测试仪产品的外观和功能,更通过用户的使用案例和反馈,展现了产品的实用性和可靠性,增强了观众对产品的信任感。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 6 |
工作温度 | 45 |
范围 | 服务网络覆盖广西省 北海市 桂林市、南宁市、柳州市、梧州市、钦州市、贵港市、玉林市、百色市、贺州市、河池市、来宾市、崇左市、防城港市 海城区、银海区、铁山港区、合浦县等区域。 |

,天正华意电气设备(北海市分公司)tianzh3611为您提供新资讯,我们深知及时、详细的产品介绍对您至关重要。因此,我们特意为您整理了领域的新资料,帮助您把握市场脉搏,做出明智决策。E1ndzVL8X联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。

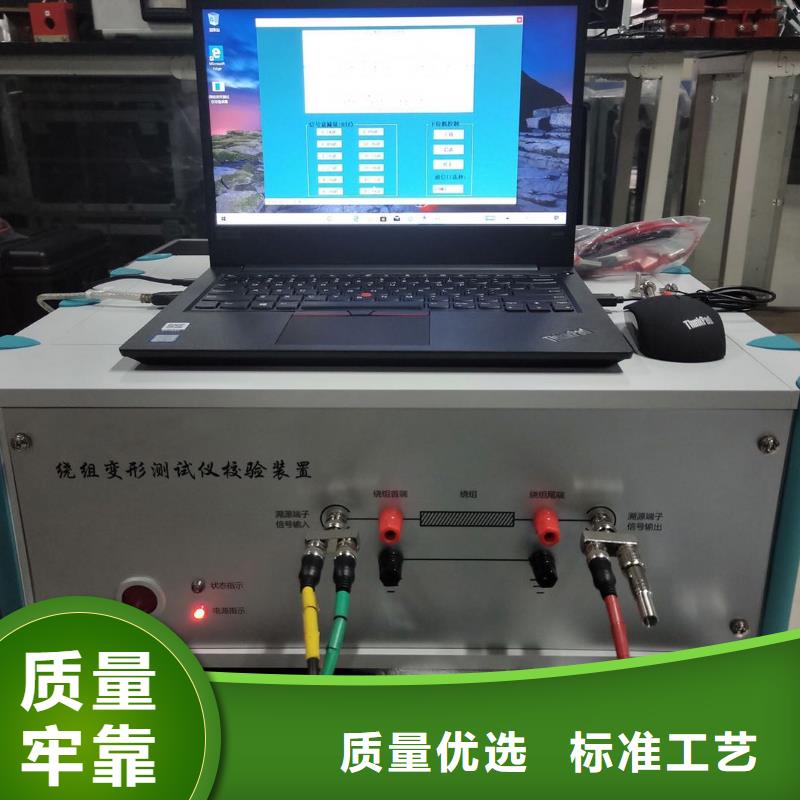

变压器绕组变形测试仪 阻抗法使用特点1.变压器绕组变形测试仪由测量部分及分析软件部分组成,测量部分是高速单片机控制,由信号生成及信号测量组成。测量部分由嵌入电脑与测量部分连接,使用方便。2.在测试过程中仅需要拆除变压器的连接母线,不需要对变压器进行吊罩、拆装的情况下就完成所有测试。3.仪器智能化程度高,使用方便,具有自动量程调节,自动采样调节等多种功能。4.软件采用windows平台,兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。a)提供历史数据对比分析,对所有数据进行横向和纵向分析。配有专家智能分析诊断系统,可以自动诊断变压器绕组的状态,自动诊断绕组的变形情况,给出诊断的参考结论。b)软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能,方便用户出测试报告。c)软件人性化特点明显,测量的各种条件多为选择项,变压器详细参数可保存用做诊断参考,并且不用在现场输入,可以以后再添加修改信息,使用起来更加方便。5.软件智能化程度高,在输入、输出信号连接好之后,设置好条件参数,就可以完成所有的测量工作。6.每相测量所需时间小于15秒,对一台电力变压器(容量、电压等级不限)进行绕组变形测量,总需时间不超过1分钟。7.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。

变压器绕组变形测试仪对于运行中的变压器而言,无论过去是否保存有频域特征图,通过比较故障变压器线圈间特征图谱的差异,也可以对故障程度进行判断。当然,如果保存有一套变压器原有的绕组特征图,更易对变压器的运行状况、事故后分析和维护检修提供更为有力的依据。 电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定:“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定:“变压器在遭受近区突发短路后,应做低电压短路阻抗测试或用频响法测试绕组变形,并与原始记录比较,判断变压器无故障后,方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。2005年6月 电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求:110kV及以上电压等级变压器在出厂和投产前,应做低电压短路阻抗测试,以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后,应做低电压短路阻抗测试,并与原始记录进行比较,同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后,方可投运。正常运行的变压器应至少每6年测一次。

变压器绕组变形测试仪变压器参数,选择此项目后,会打开一个变压器各项参数的对话框,设置好各个参数后,按“确认”键保存输入数据,按“取消”键放弃输入数据,按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中,覆盖掉这些文件以前的变压器参数。(此功能是针对在变压器现场测试时,临时简单设置了变压器参数,再测试完成后重新想修改已保存的变压器参数的情况。)12.1.3.2频段设置,选择此项目后,会打开一个扫描频率低、中、高各个频段的对话框,设置好各个频段的范围后,按“确认”键保存输入数据,按“取消”键放弃输入数据,按“还原”键则会恢复到默认频段设置。此项目的频段设置参数,只在打印报告中会反映出来。12.1.3.3设置单位名称,选择此项目后,会打开一个要求输入单位名称的对话框,按“确认”键保存输入,按“取消”键放弃输入,此项目设置的单位名称,只在打印报告中会反映出来。12.1.3.4系统初始化,当系统次安装使用或者重新安装使用后,运行会自动启动该选项,对系统的测量参数进行初始化过程。一般用户无需手动使用该项目。12.1.3.5固定频率输出测试,选择此项目后,会打开一个要求输入输出频率的对话框,选择“开始输出”将显示输出后得到的DB值,这个功能主要用来提供外部仪器检测本仪器的频率和幅值的度。12.1.4帮助可以在电脑上浏览绕组变形测试仪使用说明书。12.2数据菜单栏的下方,即为数据和测量区域,选择不同的项目,下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候,选择“数据”项目。此时,下方为已载入的数据文件,可通过“浏览”按钮载入已保存的曲线数据文件,具体操作介绍请参照软件测试流程。12.3测量准备对变压器测试的时候,选择“测量”项目。此时会出现一个对话框,上面为测量变压器的时候,需要填入的一些参数,“变压器参数”键同菜单中的变压器参数,(注意:如果测试过程中停止测量了,将无法继续当前测量进度,数据也无法保存。
