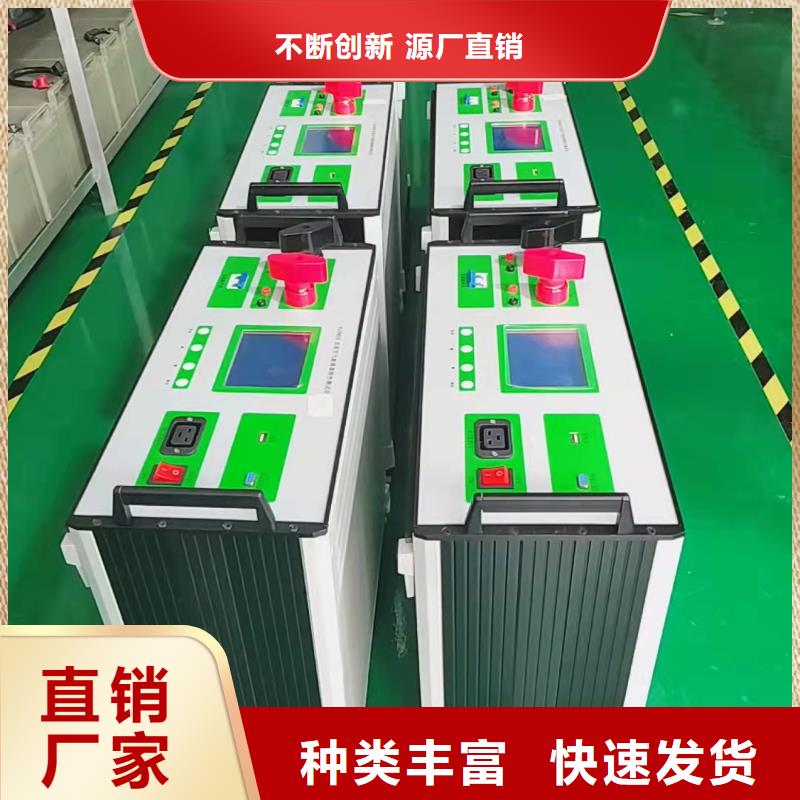

电容电流测试仪功能及特点2.1 测量范围更宽，测试速度更快。2.2 支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法。2.3 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。2.4 人机交互界面更加友好：(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。2.5 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。2.6 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。2.7 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。2.8 具备输出短路保护功能。2.9 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。2.10 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.11 热敏打印机打印功能，快速、无声。2.12 体积小、重量轻，方便携带使用。

电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法，分别如图9和图10所示。对于图9中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。在图9和图10中,测量信号都是从N-L端注入。在图9中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为（V），则测量时PT变比为。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图9所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为（其中为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：1）如果系统中变压器有中性点或者有接地变压器，也可采用下面介绍的变压器中性点异频信号注入法进行测量。2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下：对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。

电容电流测试仪2工作原理TH-13漏电开关测试仪校准装置，采用模拟剩余电流动作保护装置产生预定的动作，同时对相应的时间进行准确地测量，给出跳闸电流和跳闸时间供校准用，其原理框图如图1所示。图1 校准装置原理框图通过TH-13监控被测试装置流出的电流并显示达到标称设定值时所测得的电流，来执行RCD跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的10％递增到150％。2.1剩余动作电流制造厂对剩余电流动作保护装置规定的剩余动作电流，在该电流值时，剩余电流保护装置应在规定的条件下动作。2.2剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD在规定条件下不动作的剩余电流值。2.3分断时间分断时间：从突然施加剩余动作电流瞬间起到所有电弧熄灭瞬间为止所经过的时间间隔。通过TH-13监控被测试装置流出的电流，并在电流达到跳闸电流时，启动定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间校准，同时显示测得的被测试装置跳闸电流。3仪器特点?可模拟漏电保护开关对不同电流和时间进行分断模拟；?可任意设置0-3000mA剩余动作电流；?宽的分断时间设置范围20ms～5000ms；?大屏幕液晶菜单显示，操作简单、方便；?校准时间短、工作效率高，比传统方式大大节省时间；?适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃；(4)相对湿度：＜80％；(5)电源失真度：＜2％；(6)电源要接地良好。4.2主要技术参数量程 漏电电流 分断时间校验范围 30mA 300mA 3000mA (20～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1漏电电流：(1)漏电电流范围：a.30mA档：(0～30)mA；b.300mA档：(30～300)mA；c.3000mA档：(300～3000)mA；(2)允许误差：±（0.2％读数＋0.05％量程）4.2.2分断时间：(1)分断时间范围：(20～5000)ms；(2)允许误差：±0.1ms。
