,选择天正华意电气设备(安顺市分公司)tianzh3611的,不仅是选择了一个产品,更是选择了一份承诺与责任。我们愿意与您携手共进,共创辉煌的未来！联系人:杨经理,地址:[平度市平安路2号]。

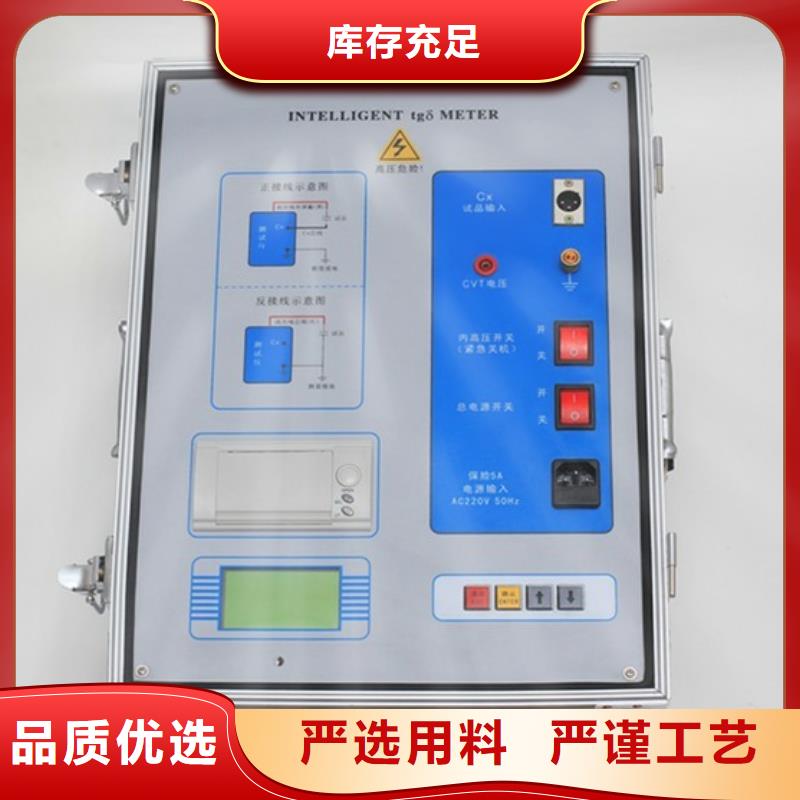

介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

介质损耗测试仪．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的；9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员；10．仪器应可靠接地，接地不好可能引起机器保护或造成危险。11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。13．仪器应注意防潮，防剧烈振动；14．当现场干扰较大，用单频无法得到确定结果时，应使用异频测量，其它情况应使用单频测量。15．当发出测量指令后，较长时间（1分钟）屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测。16．试品短路将无法测量，仪器自动保护。17．打印机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。

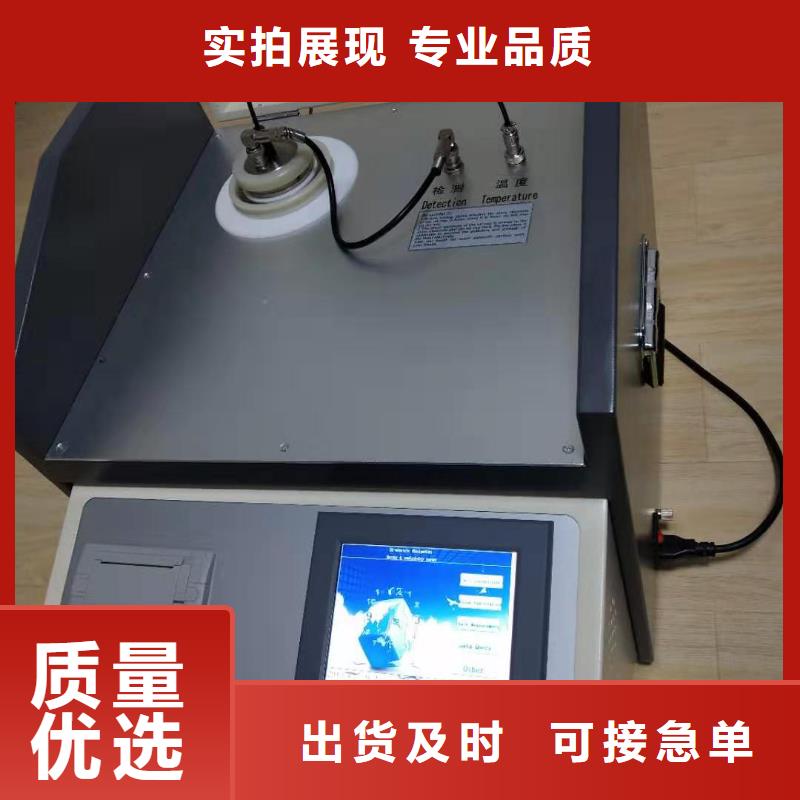

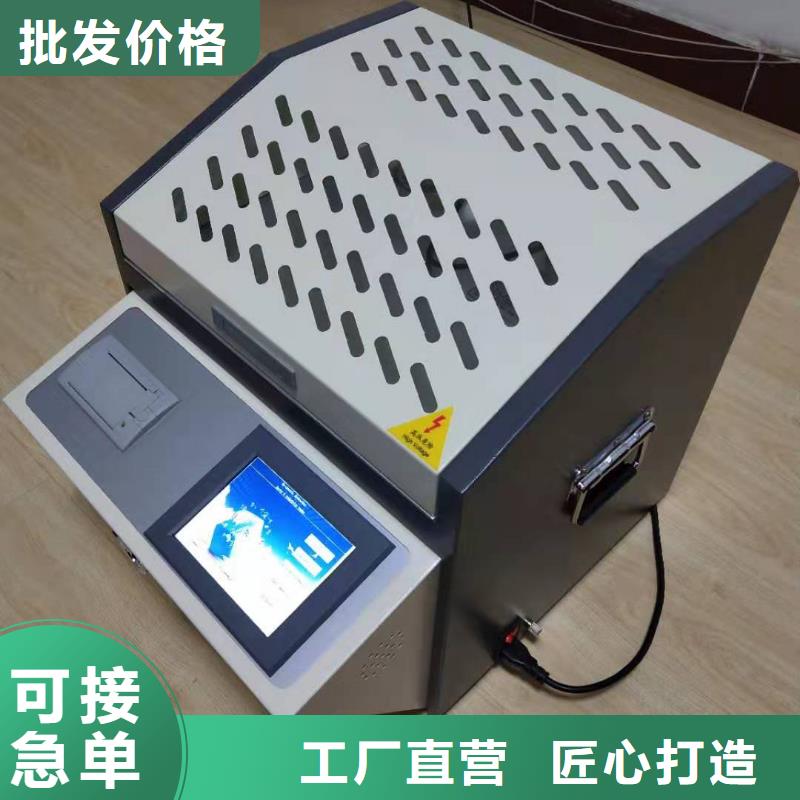

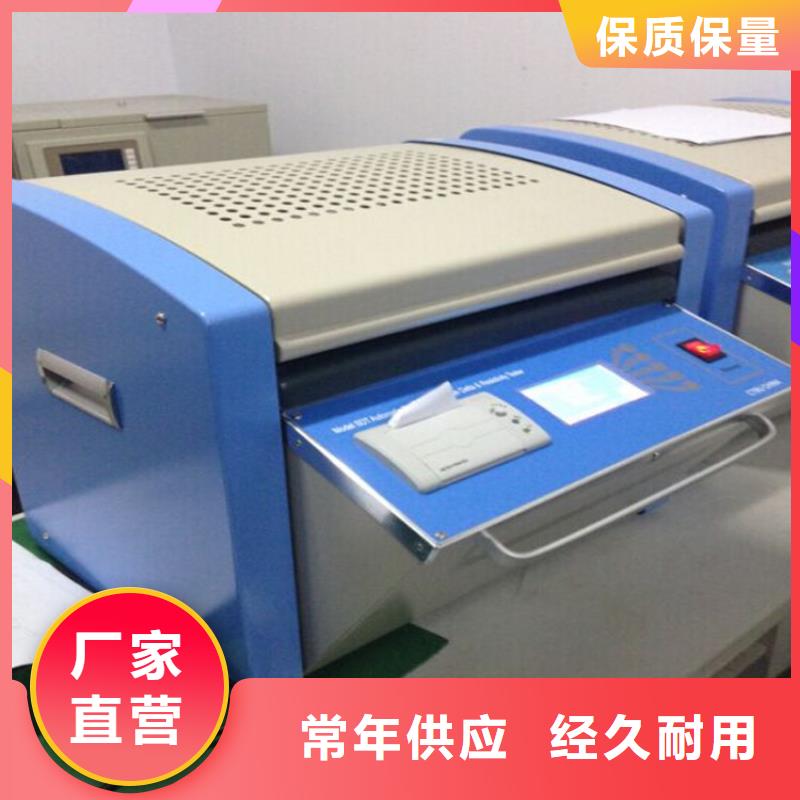

介质损耗测试仪设备自动化程度高，可自动完成油杯清洗；三、产品主要技术指标测 量 范 围： 电容量 5pF～200pF相对电容率 1.000～30.000介质损耗因数 0.00001～100直流电阻率 2.5 MΩm～20 TΩm测 量 精 度： 电容量 ±(1％读数＋0.5pF) 相对电容率 ±1％读数介质损耗因数 ±(1％读数＋0.0001)直流电阻率 ±10％读数分辨 率： 电容量 0.01pF相对电容率 0.001介质损耗因数 0.00001测温 范 围： 0～125℃温度测量误差： ±0.5℃交流实验电压： 0～2000V连续可调，频率50Hz直流试验电压： 0～500V 连续可调功　耗： 100W外型 尺 寸：420mm＊380mm＊385mm总 重 量： 21Kg四、使用条件 1. 环境温度 0～40℃2. 相对湿度≤80％3. 工作电源 AC 220V（1 ± 10％）4. 电源频率 50 Hz (1 ± 10％)5. 功率消耗＜200 W五、面板说明油介质损耗及电阻率测试仪图1图21. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2．打印机 打印单次及多次测试结果的平均值；3．电源插座及开关良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断4．油杯 测试油样的容器5．测量信号插座用于插接测量信号线6. 温度信号线 打开后放入或取出油杯，关闭后方可进行测试；7. 接地柱可靠的地线连接柱六、操作步骤图解1.将测量信号线和温度信号线如图2连接完好。
