天正华意电气设备(抚顺市分公司)tianzh3611是专业产销售的厂家,专业团队设计制作经验丰富,款式多样,可来图定制,欢迎咨询联系人:杨经理,地址:[平度市平安路2号]。

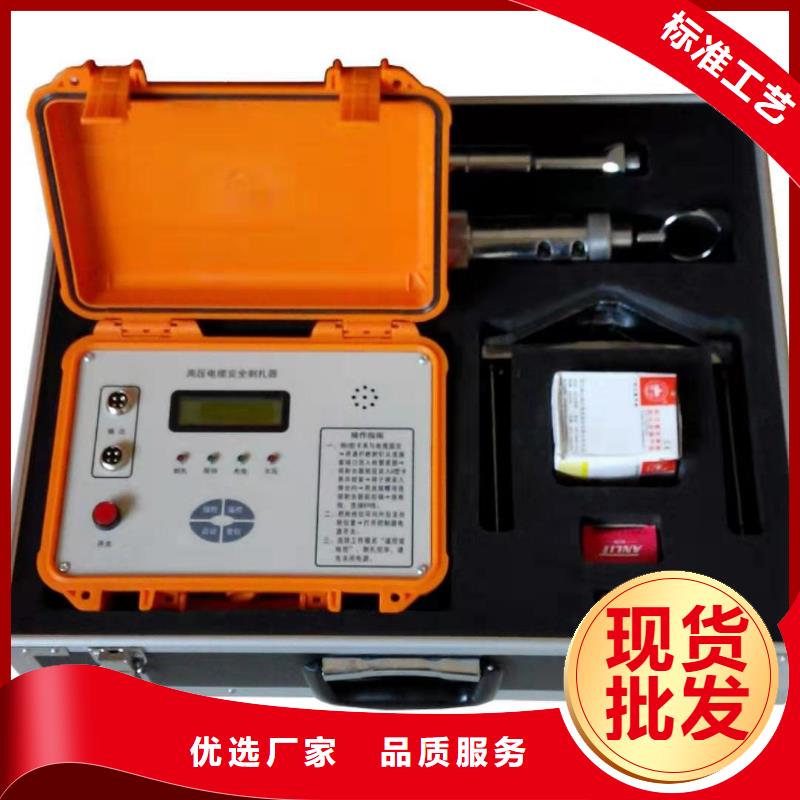

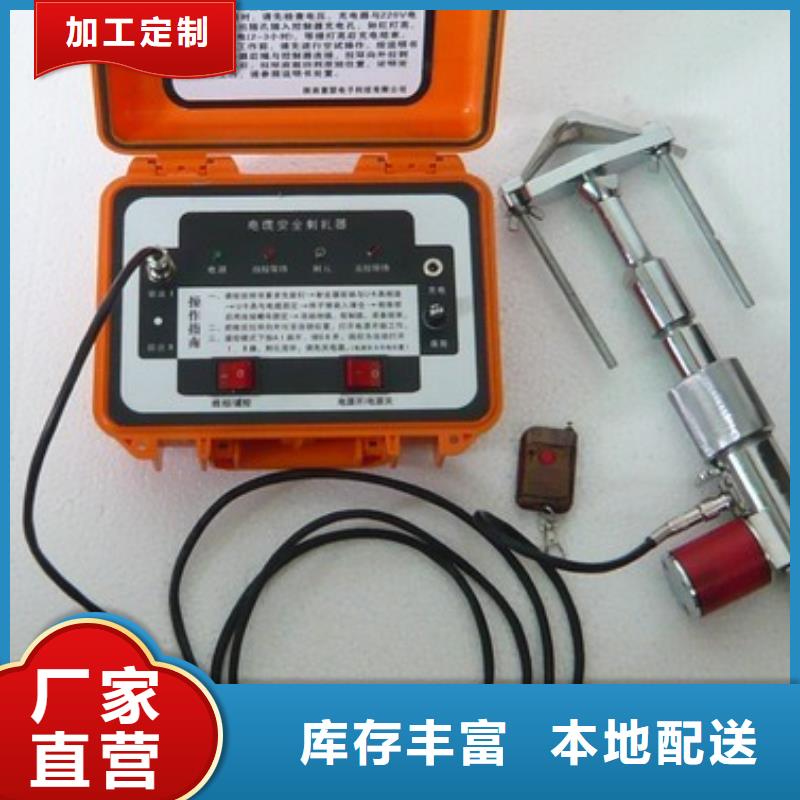

电缆故障探测仪.点击或键进行图形缩放。标尺1和标尺2进行数据卡位时，先选择或　，手指点到波形卡点处，就会出现卡点光标，再通过移动或来进行精准分析故障位置。⑧数据保存点击键，弹出保存对话框，提示要保存的号段，此时按“是”，即屏中上半部显示的红色波形被保存在该号段，按“否”退出。⑨自动判距点击键，游标进行自动定位，显示屏上方自动显示故障距离。六、测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相，黑夹子也可以夹在接地的铠上。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、电缆长度“300m”、电缆类型为“交联乙烯”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。低压脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。

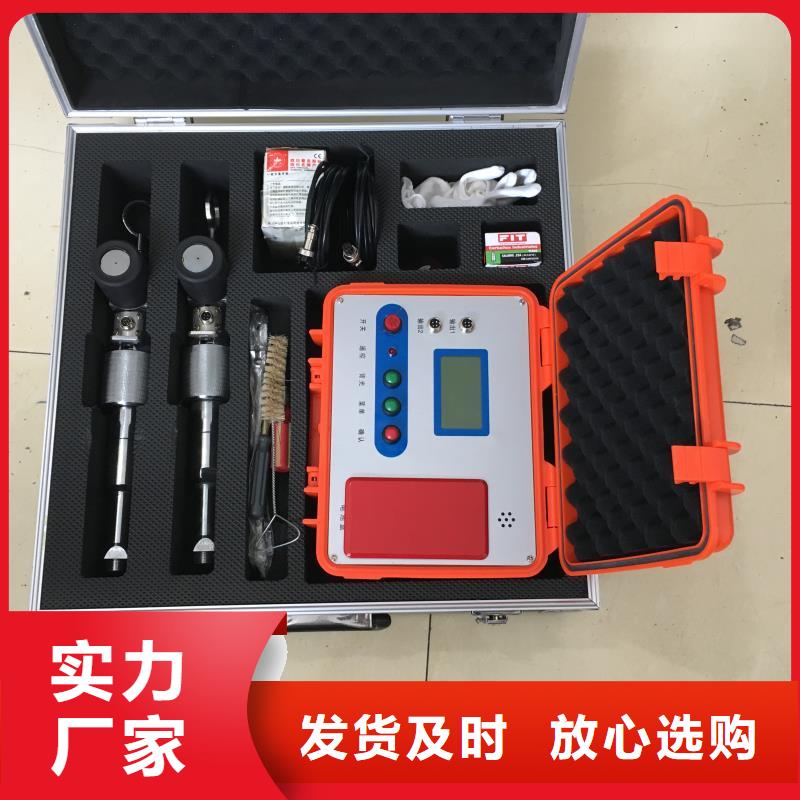

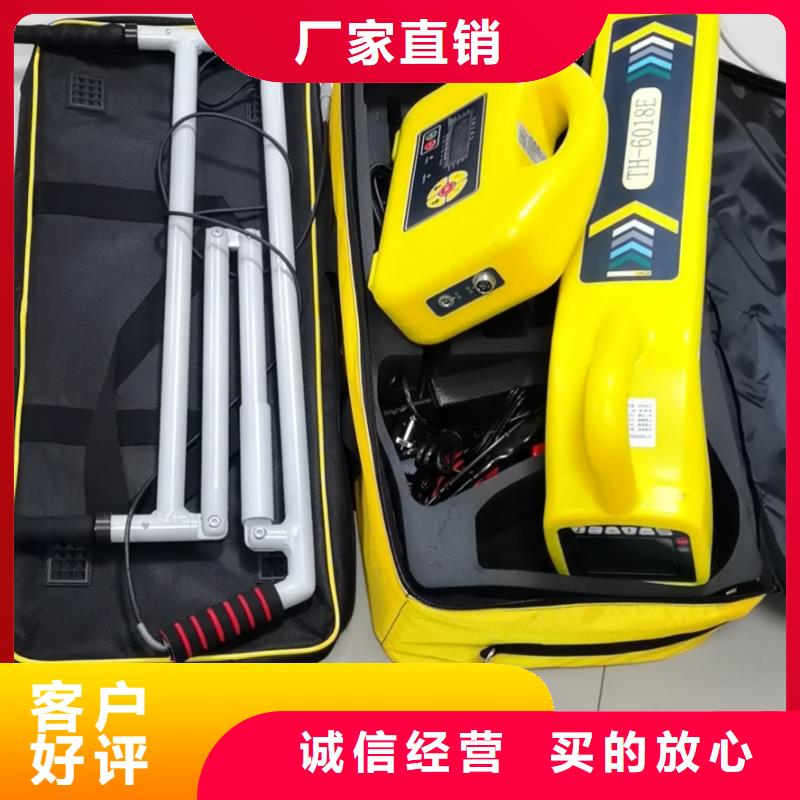

电缆故障探测仪、内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的探测。9、工作电源：内置可充电池供电，连续工作时长＞12小时。10、功耗：≤0.7W五、原理简介1、本仪器由电磁波传感器，声波振动传感器，数据处理器，LED距离显示器及音频放大器五大部分组成。2、在进行冲击高压放电定点时，电磁传感器接收到由电缆辐射传来的电磁波后，送至数据处理器，经放大整形处理，启动内部的距离换算电路工作。当拾音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形，产生计数中断信号，让距离显示器显示终处理结果 (故障距离数)。并冻结显示数字，提供稳定观察。第二次冲击放电时重复上述过程并刷新上次显示数据。由于电磁波传播速度极快，远高于地表声波传播速度，根据电磁波与声波的传播时间差，利用公式I＝TV (I：距离，单位米； T：时间差单位秒； V：声波在地表层或电缆中的传播速度，XXX米/秒)，由数据处理电路换算出故障距离来。3、音频放大器可放大拾音传感器拾取的微弱地震波信号，由耳机监听其大小，配合显示屏数据定点。如果地震波太弱，形不成计数中断信号，距离显示器将自动发出中断信号使其满亮显示99.9米。六、仪器操作使用方法1、声音通道设置：仪器出厂时默认为全通。故障点冲击放电的声音频率，受声波传播介质和传播距离的影响非常大。声波传播速度越快，距离声源的距离越小，声波的高频衰减就越少。在实际现场中，坚硬覆土物（比如水泥、石板下）的声波传播速度快，声波高频成分多。而在沙滩或泥土的覆土物上，放电声音的高频成分被大大的衰减，声波低频成分居多。

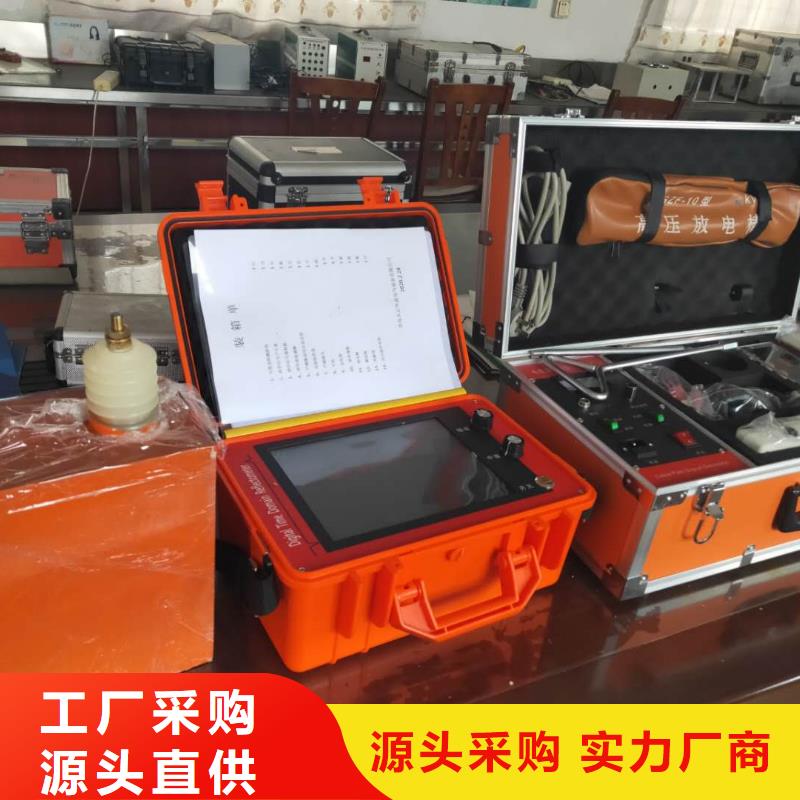

电缆故障探测仪 分体式高压发生器接线如下图示：一体式高压发生器（选配）接线图：2）开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，仪器采样刷新一次，同时可调节中值、幅度旋钮配合采样，直到波形适合分析为止。再次点触采样键，此时采样键回复原色仪器停止采样。4）判读：按照闪络波的分析判读方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例5、多次脉冲法测试电缆的高阻故障距离1）接线： 首先，按要求完成多次脉冲法的接线；然后，用测试线将多次脉冲耦合单元与测距主机相连接。分体式高压发生器接线图示：一体化高压发生器（选配）接线图：2）开机：首先按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“低压脉冲”，并调整采集一个合适的低脉冲波形，在选择“三次脉冲”或“八次脉冲”；其次开启冲击高压并保证故障点放电充分。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点放一次电，仪器采样刷新，直到波形适合分析为止。反之，再次点触采样键。
