水内冷发电机绝缘测试仪 工作原理（低压屏蔽法原理）低压屏蔽法适于汇水管对地弱绝缘的电机，其接线如图1所示。将汇水管经毫安表1接至高压试验变压器BS高压侧绕组的尾端，微安表2串接BS高压侧绕组的尾端而接地，这样便将流经水管的电流Ik和加压相对地及其它两相绝缘泄流Ix分开，和空冷或氢冷电机一样可以从泄流值判断定子绝缘的状态。用低压屏蔽法接线时，由于微安表2与汇水管的对地电阻R3相关联，微安表上读数I’X实际小于Ix，故准确地得到泄流Ix的数值，需经下式换算后求得：Ix＝I’X（1＋ RA ）R3 式中RA——微安表内阻；R3——汇水管对地绝缘电阻。R3可在通水情况下，试验接线完成后，用万用表测量得到，正、负极性各测一次取其平均值。测量时需将微安表2暂时断开，以免烧坏表头和测值偏小。又由于通水试验时，产生极化电势，因而在未加压前微安表里就有指示， 这时可接入一大小相等方向相反的电势进行补偿，其具体方法如图1中的虚线方框图所示，调整Rb的大小，使用微安表2指示为零，即达到全补偿的目的。D—高压二极管；R—限流电阻，1欧/伏 1、2—运行中使用的进出水阀门；C1—稳压电容，约1微法；V—静电电压表 3、4—充洗用的进出水阀门； C2—抑制交流分量的电容；R2—水电阻 5.—压力计；6—汇水管；L—抑制交流分量的电感 7.—定子绕组Ra、Rb—100千欧和500千欧电位器； K1、K2—开；DC—1.5伏干电池； 为减小杂散电流影响，微安表2的接地端须直接和发电机外壳连接。实测经验表明，试验时提高水质，不仅可以减小试验设备的容量，而且可使直流电压波形得到改善。

水内冷发电机绝缘测试仪测试时间用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。在加压的同时，流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，达到比较平稳的电导电流。被测电阻值越高，达到平衡的时间则越长。因此，测量时为了正确读取被测电阻值，应在稳定后读取数值或取加压1分钟后的读数值。另外，高绝缘材料的电阻值还与其带电的历史有关。为准确评价材料的静电性能，在对材料进行电阻(率)测试时，应首先对其进行消电处理，并静置一定的时间，静置时间可取5分钟，然后，再按测量程序测试。一般而言，对一种材料的测试，至少应随机抽取3～5个试样进行测试，以其平均值作为测试结果。d．测试设备的泄漏在测试中，线路中绝缘电阻不高的连线，往往会不适当地与被测试样、取样电阻等并联，对测量结果可能带来较大的影响。为此：为减小测量误差，应采用保护技术，在漏电流大的线路上安装保护导体，以基本杂散电流对测试结果的影响；高电压线由于表面电离，对地有一定泄漏，所以尽量采用高绝缘、大线径的高压导线作为高压输出线并尽量缩短连线，减少，杜绝电晕放电；采用聚乙烯、聚四氟乙烯等绝缘材料制作测试台和支撑体，以避免由于该类原因导致测试值偏低。

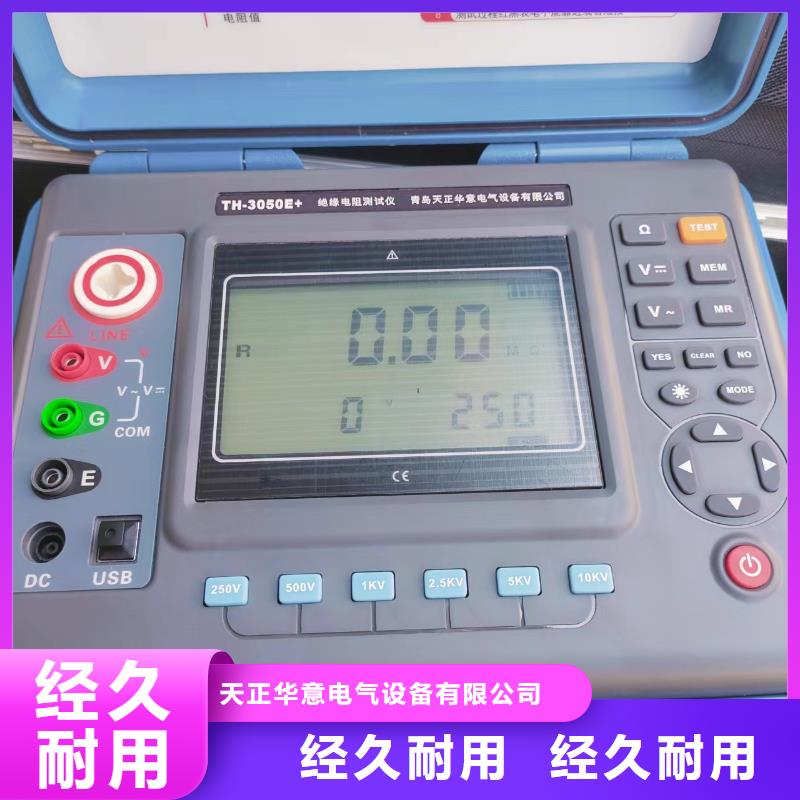

水内冷发电机绝缘测试仪 仪器介绍断开电源。仪器在无操作时，3分钟自动关机。电压 选择测试电压， 500V、1000V、2500V、5000V、10000V时长 自动停止的测试时间，00:30 01:00 10:00 切换软件按键到新的功能，或从另外的功能返回电流 选择短路电流，1mA步进选择。通常按照值即可，也可依据规程规定的短路电流值选择。滤波选择滤波参数。关无滤波；（无干扰情形下）小硬件低通滤波（适用于多数情形）中：软件低通滤波；（大于100G高阻时选择）大：软件＋硬件低通滤波大于1T高阻时选择）设置进入系统设置菜单?电池电量指示当电池电压显示只剩一格时应及时充电了，当电池显示闪烁时则随时会自动切断电源，应该马上进行充电。?充电：为面板AC插座提供满足要求的AC电源，即可为仪器充电。充电时，电源指示灯亮，显示屏的电池标示依次从(0格)到(满格)显示，当充满时，则显示(满格)。?对比度设置界面:由于温度变化导致LCD显示的灰度发生改变，可能影响使用。本仪器设置电子式对比度调节。按如下步骤设置：1.在关机状态下，按住2键不放（第二个键）2.按1键（开机键）开机，直到进入对比度调节菜单3.按1键或2键调节对比度，直到合适的时候4.按4键保存并退出，如果不需要调节则按3键退出软按键 说明? 移动光标，也用于增减对比度? 移动光标，也用于增减对比度返回 该界面下无效OK 确认进入当前的菜单功能或确定当前的设定并退出?系统帮助菜单说明帮助：记录产品的编号、生产日期、版本信息。● 绝缘测试界面数字显示绝缘电阻值( ＞ 表示大于当前值； ＜ 表示小于当前值)已测时间 实际测试电压 电池电量高压危险提示泄漏电流1mA＝1000uA1uA ＝1000nA吸收比DAR试品电容量极化指数PI (测试停止后显示)绝缘电阻模拟柱当测试时间到达或手动停止后，显示屏显示如表中所示的软按键。软按键说明关断开电源。仪器在无操作时，3分钟自动关机。返回上一级菜单电压选择测试电压， 500V、1000V、2500V、5000V、10000VRt 查看15S、30S、60S、600S时的电阻值5. 仪器使用?测量吸收比DAR
