绝缘电阻测试仪 测试仪结构说明图1检测发射机手持接收机该测试仪由检测发射机、手持接收机和绝缘操作杆三部分组成（如上图）。使用时检测发射机与绝缘操作杆连接，手持操作杆尾端接触被测绝缘子，通过手持接收机控制进行测量。测量结果通过射频传输至接收机，接收机接收测量结果进行显示存储等操作。四、设置及使用方法1. 检查测量探头检测探头是否松动、生锈或严重氧化。若出现松动，请紧固探头固定螺母，使用测试仪测试之前必须确保探头完好。2. 安装测试仪 用自带的连接件连接在绝缘杆上（根据被测电路的电压等级按照规程选择相应长度的绝缘杆）。测量时可根据不同测量位置旋转检测仪至合适角度。 3.参数设置将随机配送的U盘插入手持接收机，拨动“电源锁”至开锁状态，长按“检测开关”按键开机。开机桌面如下：1）时间设置点按“时间”图标进入时间设置界面如下：按照默认格式分布输入年份、月份、日期、小时、分钟、秒钟。点按“OK”完成设置，点按“Cancel”取消设置2）杆塔号串号设置若需要存储测量数据，在测量之前必须先输入被测绝缘子串杆塔号和串号并以此来区分被测绝缘子。具体流程如下：首先插入U盘，点按“检测”图标进入如下界面点按GT（杆塔）后方编辑框，看到光标闪烁，输入四位杆塔号（0000到9999）如0001号杆塔。点按CH（串号）后方编辑框，看到光标闪烁，输入三位串号如1A1（位1代表回路号，第二位A代表A相，第三位1代表A相中的串）。

绝缘电阻测试仪 本型绝缘电阻表检定装置是依据JJG1005—2005《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用技术条件中的相关内容设计制造的专用设备，用于检定电子式绝缘电阻表的示值误差、跌落电压（Ud）,短路电流。与本公司生产的恒速器（THCY3型）配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的理想设备。二、主要技术指标 本绝缘电阻表检定装置主要用来检定额定电压≤5000V的各类绝缘电阻表，也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测8000V的直流电压。

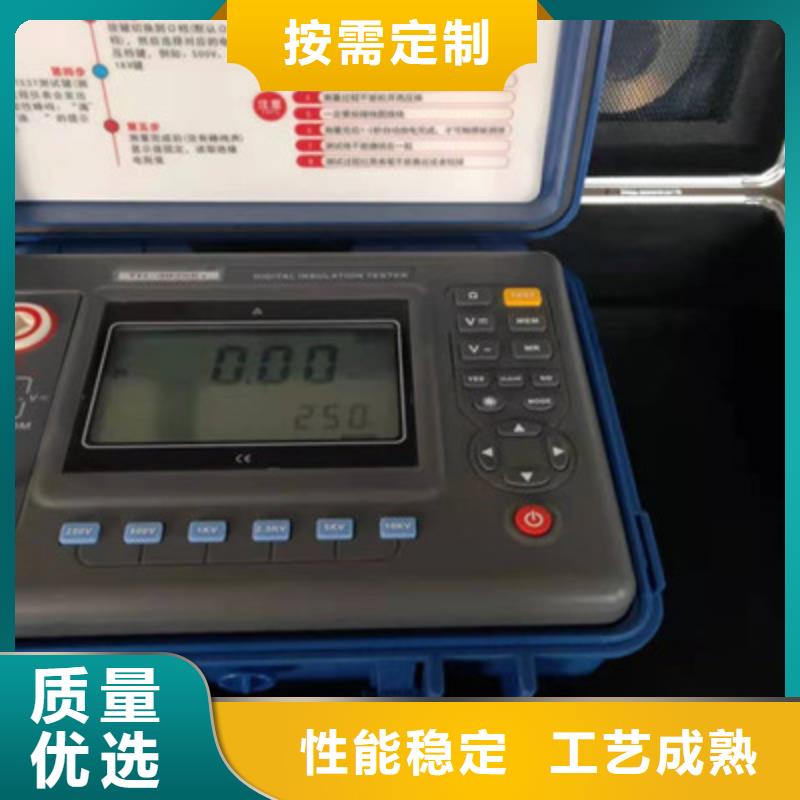

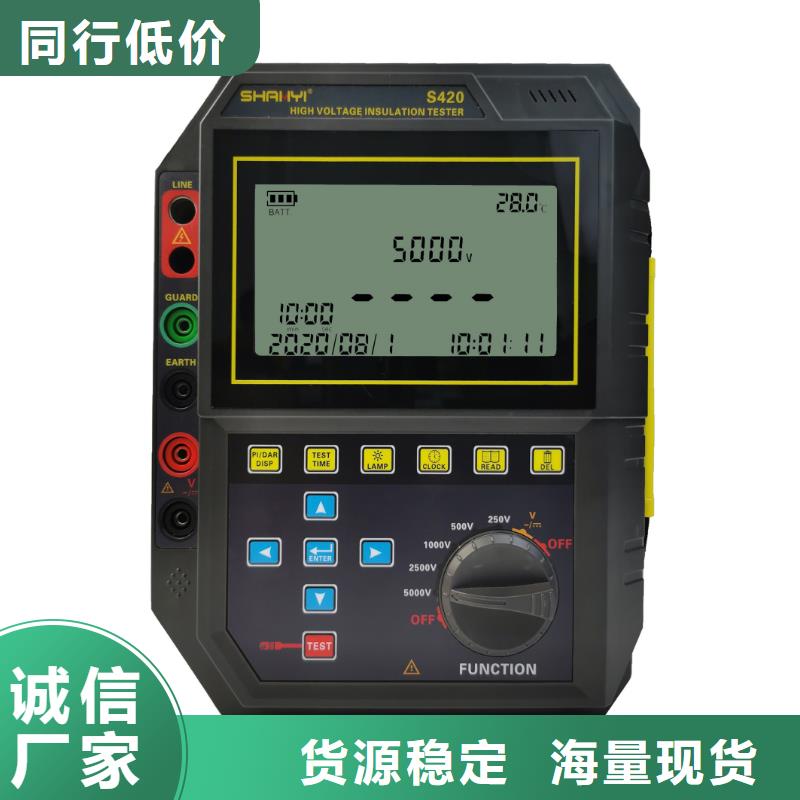

绝缘电阻测试仪性能特点 抗干扰能力强：抗电场感应干扰能力达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。2、短路电流大：短路电流典型值10mA，适应大容量、大电感的测试。3、电阻测量范围宽广：测量范围从0.01MΩ～1999GΩ，读数准确、分辨力高。4、高压输出范围宽广：可选择0.5kV、1kV、2.5kV、5kV、10kV、20kV，也可从0V平滑调节到需要的电压。5、声光提醒：具有计时报时功能，提醒使用者记录分析被测量对象的吸收比和极化指数。6、高品质：关键部件全部采用进口元件，保证测量精度准确。7、使用方便：采用一体式机箱，体积小、重量轻、便于携带。8、外观精美：采用坚固且磨性强的材料，使仪器的整体质感和使用寿命更长。四、技术指标1、测试电压等级：0.5kV、1kV、2.5kV、5kV、10kV、20kV2、测试电压精度：±(5％＋10V)3、短路电流：典型值10mA4、量程与准确度
