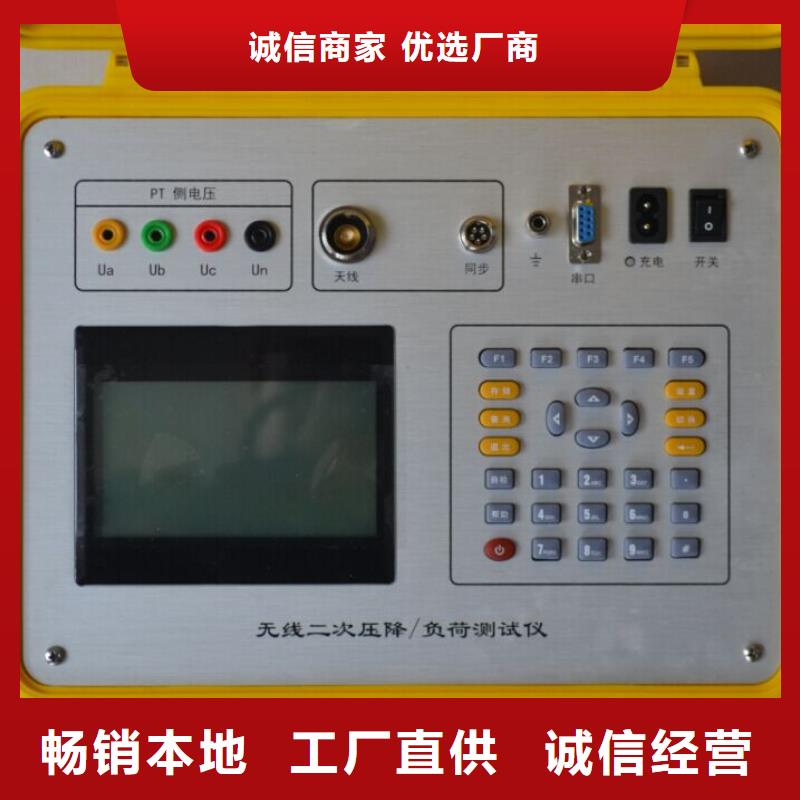

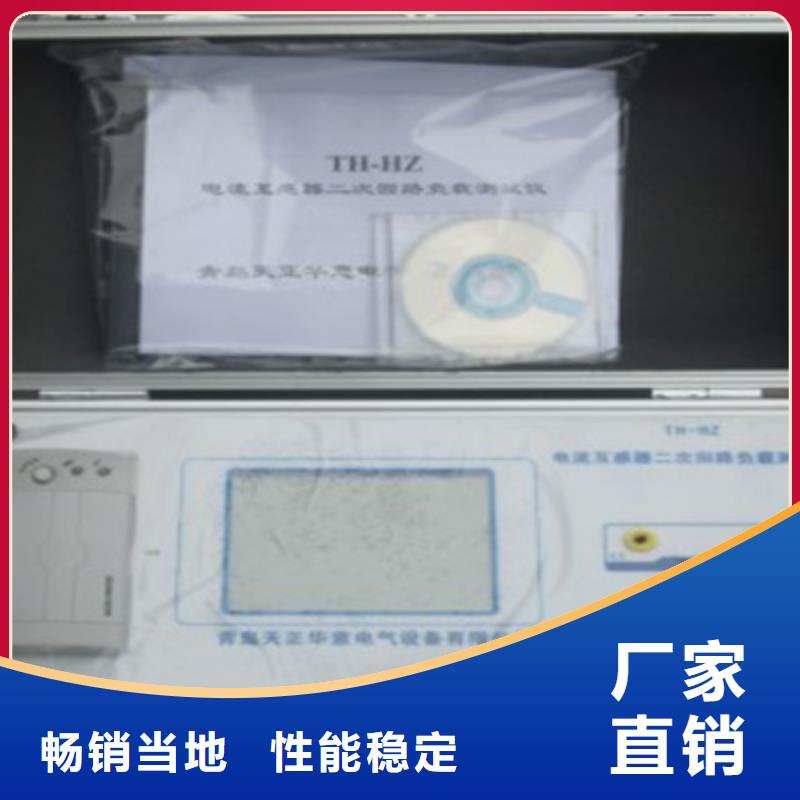

二次压降负载测试仪结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器面板下方的左侧是液晶显示器，右侧是按键区；上方左侧为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia＋、Ia-、Ib＋、Ib-、Ic＋、Ic-（其中Ia＋、Ib＋、Ic＋为电流流入端，Ia-、Ib-、Ic-为电流流出端 ；钳形电流互感器接口（A相钳、B相钳、C相钳）；USB端口，向右为接地端子、光电及脉冲信号接口和232串行口（用于上传保存的数据至计算机）；右端为充电器接口（用于连接充电电源）和仪器工作开关；下方为打印机。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。?仪器的配件箱尺寸，如图二所示：图二2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。

二次压降负载测试仪一、功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障；2、非GPS同步方式，无需寻星，使用快捷、方便。3、自动计算三相的比差、角差、综合误差。4、自动测量电压、电流互感器二次回路的负荷。5、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。6、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。7、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。8、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。9、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。10、电池剩余电量百分数指示功能，绝非简单的亏电报警。11、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。12、用户可随时将测试的数据通过微型打印机将结果打印出来。13、测试结果存储功能，可存储200组测试数据。14、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

二次压降负载测试仪 测试步骤为了保证各测试项目的精度，必须严格按照测试步骤进行。压降测试：步：将仪器上PT侧的测试线和WH侧的测试线均连接到被测计量装置的PT出线端子处；（具体接线方法见后节说明）第二步：进入相应的自校界面（三线或四线）进行自校；第三步：在不关机的情况下，将仪器WH侧的测试线用放线盘布线到被测计量装置的表计的电压接线端子；（具体接线方法见后节说明）第四步：进入相应的测试界面（三线或四线）进行测试；第五步：将测试结果打印出来，测试完成。六、使用方法1．三线压降自校接线方法三线自校接线方法如图十九。图十九2．三线压降测量接线方法三线压降测量接线方法如图二十。图二十3．四线压降自校接线方法四线自校接线方法如图二十一。图二十一4．四线压降测量接线方法四线测量接线方法如图二十二。图二十二5．三线PT负荷测试方法三线PT负荷测试时，电压线B相跟N相短接，钳Ia、钳Ic分别夹A相、C相电流，钳Ib不夹。见图二十三。图二十三6． CT负荷测试方法CT负荷测试时，接线如下图。见图二十四。图二十四7．四线PT负荷测试方法四线PT负荷测试时，钳Ia、钳Ib、钳Ic、分别夹A相、B相、C相电流。见图二十五图二十五七、打印功能每做完一项试验，按F4键均可将测试结果打印出来，每种项目的数据类型各有不同，此处不一一介绍。在结果查询时按下F4键也可将当前正在浏览的记录中的数据打印出来。八、电池维护仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。九、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查接线是否正确。4．使用有地线的电源插座。5．不能在电压和电流过量限的情况下工作。6．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。
