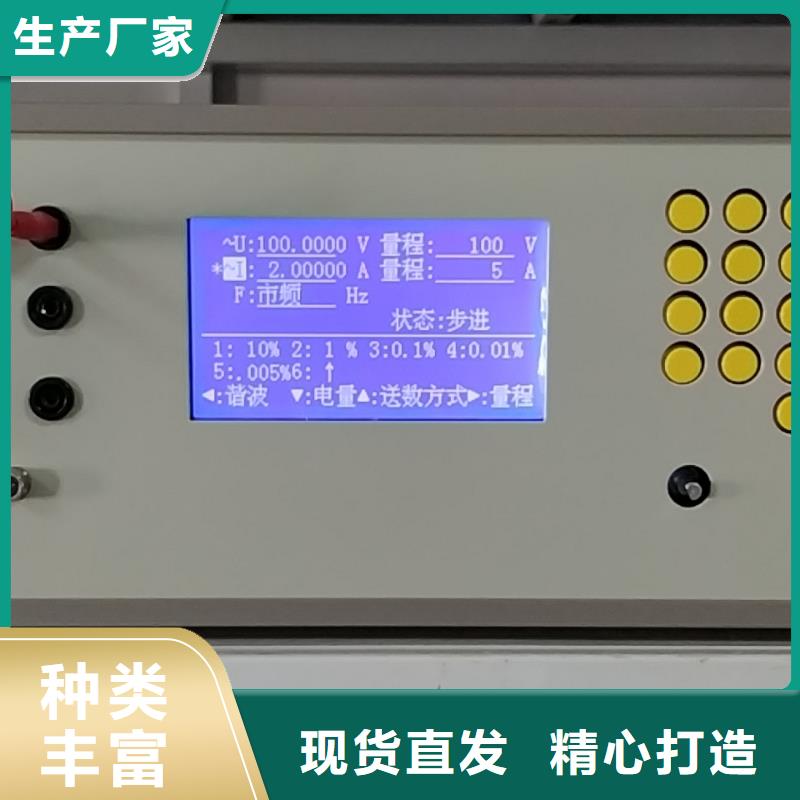

三相标准功率源 在交流频率输出设置界面中:按数字键“1～5”是分别步进调节升或降，当前标频(市电状态下,调节无效)的1～0.001幅值。可通过按数字键“6”（升降切换）来选择升降状态；按“7”键进行循环切换相别；按“8”键进行有功、无功循环切换；按“9”（市电/标频）键进行切换“标频”、“市电”状态。所切换的状态在“输出设置”的各项显示栏中显示。在“标频”状态下，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”（具体操作见送数操作）设置频率幅值。输出测 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。⑵ 对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。

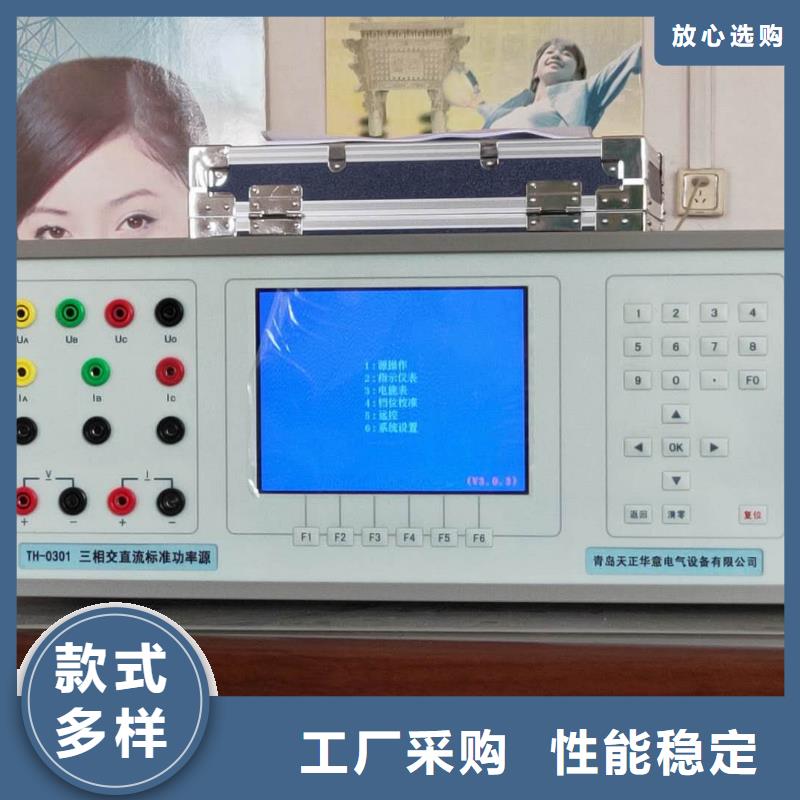

三相标准功率源直流输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单界面中按“2”则显示如图7。在这里，可根据需要对直流输出进行设置。图的上部显示装置直流电压、电流的档位、实际输出值、百分比幅度值；图的中部显示当前设置的对象；图的下部是提示使用各数字键在当前界面中对应的功能。通过屏幕下方和右边的按键根据提示设置直流电压或直流电流的档位、输出值。注：装置的直流电压和直流电流不能同时输出。直流电压75mV档的输出接线端在后板上。装置的直流电流输出低端不能通过外接表与装置的交流电压、直流电压输出低端共地。5. 3. 2. 1电压档位切换在图7所示界面按“7（档位切换）”键后, 进入“档位设置”界面（如图8），可通过按数字键在“电压档位”栏中输入所需切换的电压档位值，确定后按“OK”键进行档位切换。也可直接按屏幕下方的装置固定电压档位键，完成档位切换后自动回到图7界面。类似地可进行电流“档位切换”。

三相标准功率源 该表需做所有分格及变差的校验。输入上述参数后按“OK”键，装置自动进入分格点校验，电压自动升至差分格点标准值的5％(指额定值的5％)的位置，即1.5kV处，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二分格点的校验，光标在第二分格点位置上，电压自动升至差第二分格点标准值的5％（即3.5kV）位置，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二分格点误差。依此类推,上升完成一个分格点(10kV) 校验后，装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二分格点位置上，电压自动降至高于倒数第二分格点标准值的5％（即8.5kV）位置，校验员用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。
