买找天正华意电气设备(南平市分公司)tianzh3611,厂家每年都不断研发新的产品,产品质量和性能,确保我们的在市场上具有竞争力。实力大厂售后无忧,联系人:杨经理,地址:[平度市平安路2号]。

回路电阻测试仪 使用操作所有测试线接好以后，打开仪器电源，仪器初始化后进入“主菜单”屏，如下图所示。编显示日期时间。显示外设和当前操作状态。插入优盘时显示此图标。插入打印机时显示此图标。有蓝牙设备连接时显示此图标。进行存储信息查询时显示此图标。仪器温度过高时显示此图标仪器电量显示，电量低时此图标闪烁。编号 说明4 仪器主菜单操作区，通过方向键选择相应功能，按“确认”键进入相应功能菜单。针对开关触点等低阻试品进行回路电阻测试。查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。设置仪器的日期、时间。需要密码操作，不对用户开放显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。选择“回路测试”，按“确认”键进入“回路测试”屏 参数设置区域，通过“左右”键选择这些参数，当这些参数被选定后，按“上下”键修改对应的参数。修改编号时，需要选中后按“确认”键进入修改状态，按“左右”键移动光标，按“上下”键修改，按“确认”键或“取消”键完成修改。小提示光标在“电流”或“时间”选项，可按“确认”键将光标快速跳转到按钮启动测量。设置本次试验的输出电0A/50A/80A/100A。测试时如果回路电阻超过对应档位测量范围，电流可能达不到设置电流，测试时应使用仪器配套的低阻测试线，并旋紧接线柱并夹紧测试钳，以减小引线电阻。时间设置本次试验的测试时间，择“速”或“10/20/30/40/50/60秒”。“快速”：启动后快速测试，测量结束后显示数据。“～60秒”：启动后达到设置时间后停止测试，测试过程中可随时按“确认”键或“取消”键停止测试。小提示：建议使用“快速”测量以节省电池电量编号 设置本次试验的试品编号。2 主显示区，显示被测的回路电阻值。小分辨率0.1μΩ，显示位数四位半，单位μΩ/mΩ自动切换副显示区，显示被测试品的电压值和电流值和测试时间显示U＋/U-间的电压，单位mV/V自动切换。显示I＋/I-间的电流，单位mA/A自动切换。显示实际测试用时间，单位秒光标在此处时，按“确认”键启动测量。在测试过程中，仪器如果检测到测试线接触不良故障时，弹出故障提示框报警，并停止测量。仪器如果检测到内部温度过高时，弹出故障提示框报警，但不停止测量。“测试结果”屏如下图。按“左右”键移动光标，按“确认”键执行所选操作。

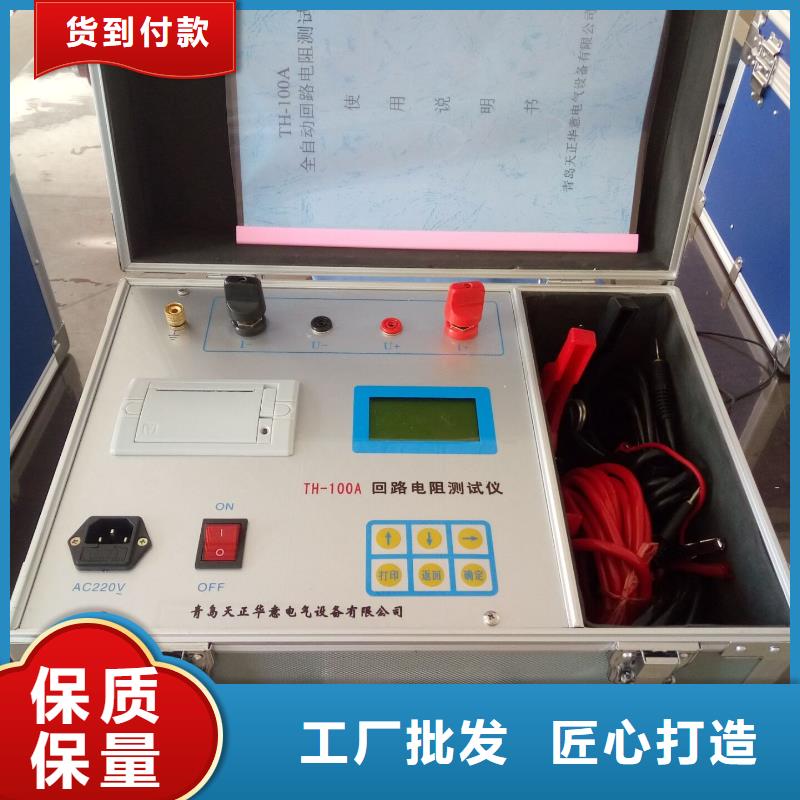

回路电阻测试仪回路电阻测试仪使用说明目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-8501型回路电阻测试仪采用数字电路技术和开关电路技术制作，是用于开关控制设备的接触电阻、回路电阻测量的专用设备，测试电流采用标准GB763的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，组数为255组，保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。一、技术性能1、测量范围：0—1999.9μΩ 分辩率：0.01μΩ2、测量电流：直流100A 200A3、测量精度：0.5级4、显示方式：大液晶中文显示5、可储存255组数据6、工作方式：连续，可自定义测试时间，长99秒7、电源：AC220V8

回路电阻测试仪使用操作所有测试线接好以后，代开仪器电源，仪器初始化完成后进入“主菜单”界面，如下图所示。选择“开始测试”，按“确认”键进入“准备测试”界面，如下图。电流：设置本次实验的输出电力以，可选择50A/100A/150A/200A。测试时如果回路电阻超过对应档位测量范围，电流可能达不到设置电流。时间：设置本次实验的测试时间，50A/100A可选择“快速”或 “10/20/30/40/50/60秒”,150A/200A可选择“快速”或 “5秒”测试过程中可随时按“取消”键停止测试。编号：设置本次实验的试品编号主显示区：显示被测物的电阻值。副显示区：显示被测试品的电压值、电流值和测试时间。“测试结果”如下图。按“左右”键移动光标，按“确认”键执行所选操作。在测试过程中，仪器如过检测到测试线接触不良故障时，弹出故障提示框报警，并停止测量。仪器如果检测到内部温度过高时，自动打开风扇进行降温，温度降低后自动关闭风扇。继续测量：继续按当前设置参数进行电阻测量。打印数据：将当前的测试结果通过连接外置打印机打印。保存数据：将当前的测试结果保存到本机。在“主菜单”界面，选择“存储查询”，按“确认”键进入“存储记录”界面，如下图。U 盘存储：将本机存储内容保存到外接U盘上。6.4 打印机使用说明使用打印功能时，请先连接外置打印机。打印机上电后，正常时指示灯常亮，缺纸时指示灯闪烁。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入。并拉出一截（超出一点撕纸牙齿），注意把纸放整齐,纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头,并把旋转扳手推入复位。
