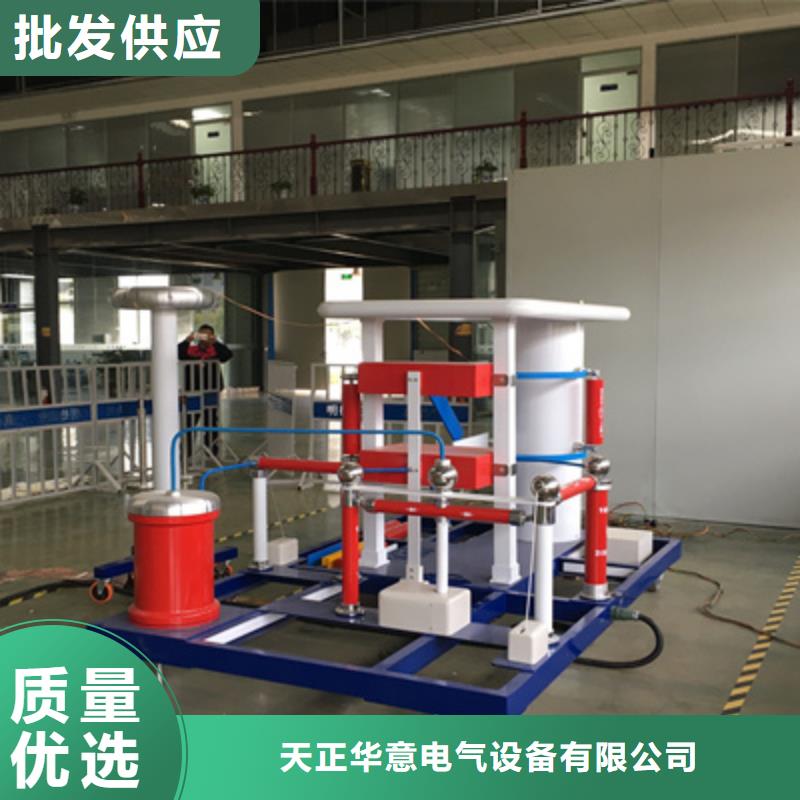

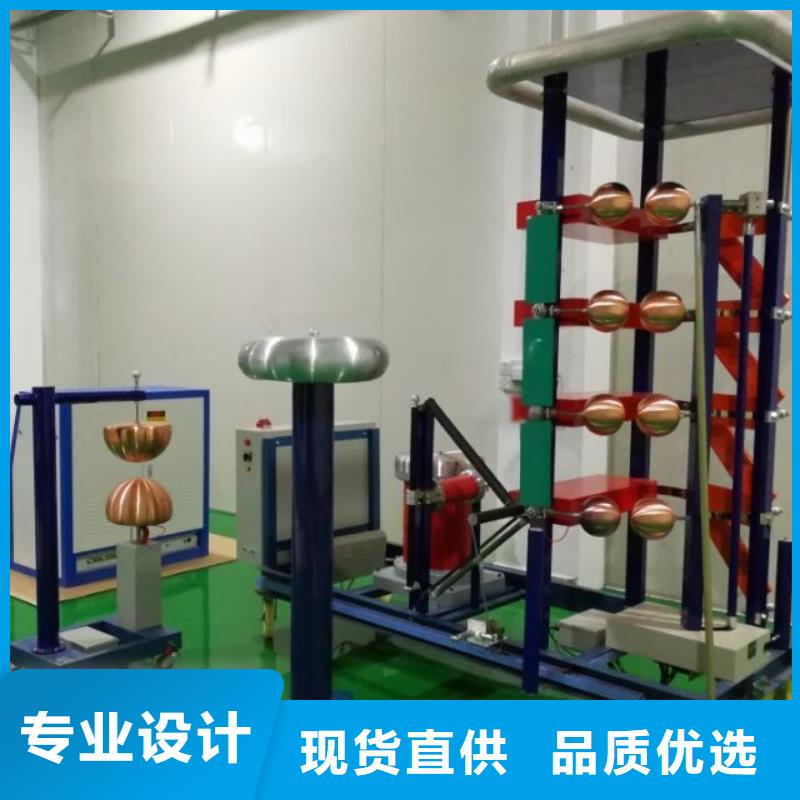

雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；

雷电冲击发生器冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于220KV以下空气间隙、电力电缆及附件、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。二、使用条件海拔高度： ≤1000m环境温度： -15℃～＋45℃相对湿度：≤90％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力：8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波,波形畸变率10％Un4.4同步范围不小于20％4.5同步放电失控率：＜2％4.6本体电感 55μH4.7点火范围10％-Un4.8充电电压不稳定度 ＜±1.0％4.9充电电压与基准电压的偏差 ＜±1.0％4.10电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90％，负荷电容为3000PF以下时，标准雷电波的电压利用系数≥85％， 4.11用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。

雷电冲击发生器注意事项8.1主回路电源应满足容量8.2所有接地为实际上的一点接地8.3所有调波电阻严禁摔、跌、踩8.4绝缘筒支柱严禁碰撞、划伤、电容器严禁受重物撞击8.5变压器、电容器缺油时严禁使用8.6整体设备严禁在空气温度低于-25℃时使用或贮存8.7铜球表面均无划伤或受碰撞痕迹8.8设备严禁倾斜使用8.9全套设备严禁覆冰、水、雪、雾，室内使用设备严禁室外贮存使用8.10试验结束后，设备控制台钥匙应拨出由专人保管，且该设备由专人操作.8.11在使用本套装置前，必须认真阅读此说明书，尤其是第五、七项中所规定的必须严格遵守。九、日常维护9.1本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。9.2对长期不用的设备应定期检查所有紧固件，绝缘件及放电间隙的防尘、防潮、防锈的三防工作。9.3控制、测量设备的面板应妥善保护且做好防碰及防尘工作。9.4设备发生故障时，用户无法修理时，应及时通知供应商派人修理。十、成套设备的主要部件10.1控制台 1套（多种供选择）10.2 充电装置 1套10.3冲击电压发生器本体 1套（多种供选择）10.4弱阻尼电容分压器 1套10.5冲击电压测量仪1套（多种供选择）十一、随机文件及附件11.1冲击电压发生器说明书1份11.2冲击电压发生器本体、充电装配图 1份11.3弱阻尼电容分压器装配图 1份11.4冲击控制台（箱）电路原理图 1份11.5冲击控制台（箱）说明书1份11.6成套装置出厂试验报告1份11.7产品合格证 1份11.8手动接地棒1根
