研发、生产、销售于一体的老牌企业,天正华意电气设备(淮北市分公司)tianzh3611十年以上经验积累,先进的技术,完善的售后,除此之外,我们还提供按需定制的服务,根据您的实际需求,为您量身定制符合您要求的产品。联系人:杨经理,地址:[平度市平安路2号]。

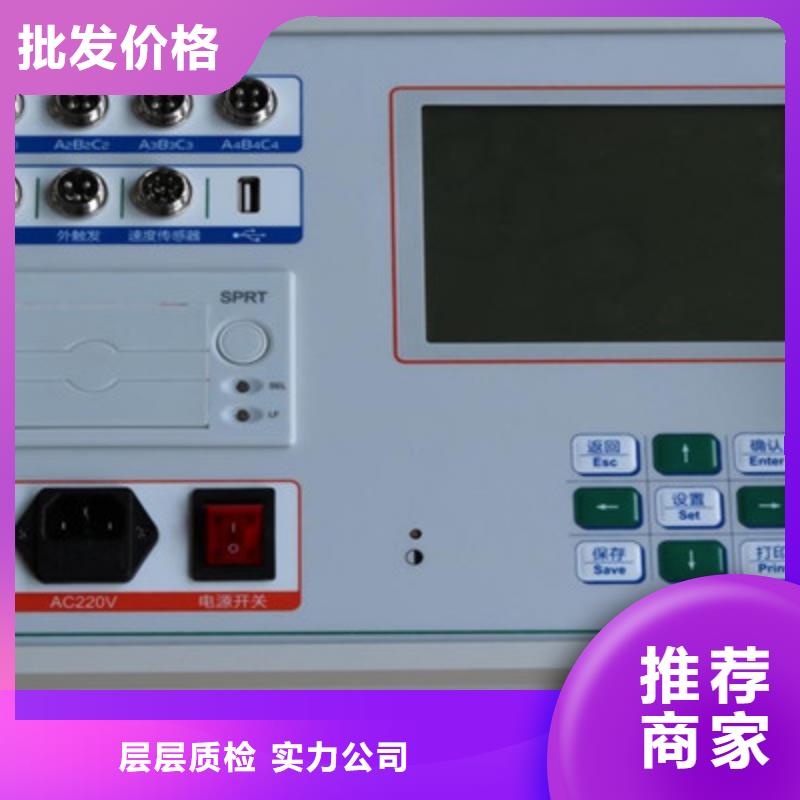

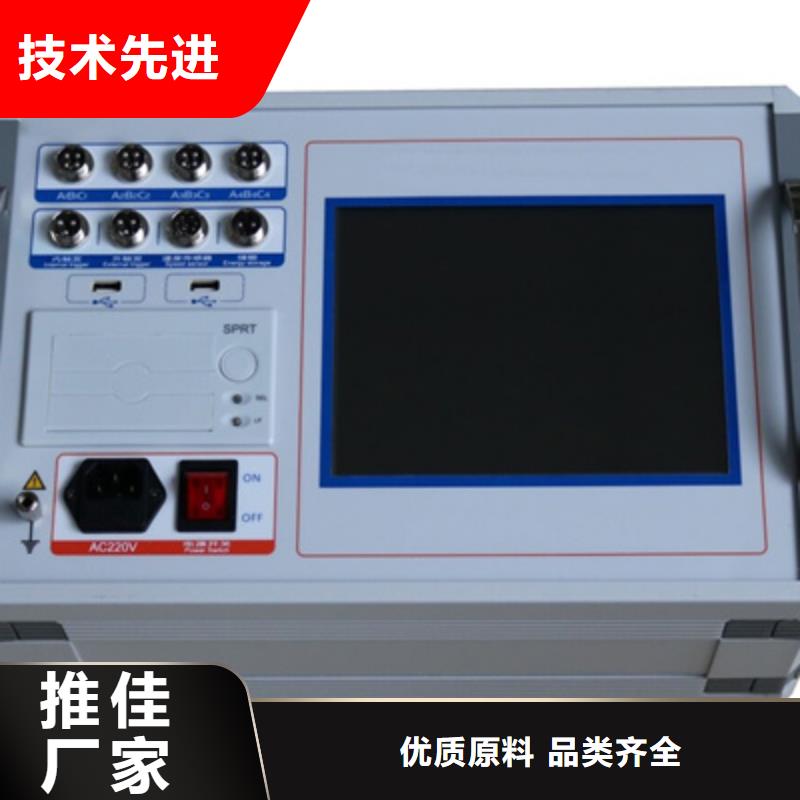

高压开关测试仪附加信息菜单：主要是输入测试人员名称及断路器的编号。①：在键盘菜单选择选择大键盘LargekB（因日常默认的是小键盘），如下图：②：再进入附加信息菜单，进行输入。先点击Ctrl键再点空格键转换成中文输入，如出现的汉字是别的同音字，请点击Home键选择，选定后再点击空格键确认，如下图：⑷、笔针效验菜单：如触摸操作失灵或没有反应，请在此菜单是重新进行效验。先用鼠标点击此菜单，再点击再校准菜单，用触摸笔（或万用表笔）重新进行定位效验， 完成后点击OK键退出保存。如下图：⑸、时间日期菜单：设置当前年月日时间。C、点击测试菜单，如下图：⑴、自动分/合闸测试菜单：测量普通断口，自动识别断口状态做出相应的动作。⑵、合闸测试菜单：不判断断口状态，直接给断路器的合闸线圈电压（内触发的红和黑线），进行合闸测试。如接在断路器的分闸控制点，也可以进行分闸测试。⑶、分闸测试菜单：原理同上，用内触发的绿和黑线接在控制点，进行分（合）测试。⑷、自动低跳测试菜单：是指接有断口信号线进行低跳分或合闸实验，连续自动输出电压进行分（合）测试，可自动测到动作电压。如下图：①、手动冲击：首先设置试验电压和累加电压（电压幅值），手点击开始试验菜单，点击一次电压输出一次，如合或分没动作，电压自动累加，再点击开始试验菜单，直至合或分动作。②、自动冲击：输入相应的电压值和累加电压值，点击开始试验菜单，自动的作出电压的合或分闸动作。⑸、无端口低跳实验菜单：不接断口信号线，根据断路器状态给线圈电压进行单次分（合） 低跳的测试，断路器动作后，点击确定数据就是当前动作电压值，如下图：⑹、重合闸测试菜单：可做断路器的分合、合分、分合分三种重合闸实验。⑺、震动测试菜单：将加速度传器安装在断路器的动触头，分析开关的状态。⑻、老化试验：①、间隔时间：做完合分试验或其他试验后，间隔10S（可任意设置时间长度）再重复进行合分试验。

高压开关测试仪安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。0.1mm电子尺和万向节 安装示意图360线旋转传感器安装方式：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：如果主轴不是梅花状的，就用下面方式安装，如下图：如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：用连接件将角位移传感器安装在机构转轴上,再用万向节再固定。如下图：1mm直线传感器（油开关）传感器安装方法：传感器又名加速度传感器，在测量行程安装时，请吸附在断路器的动触头行程杆上，必须是直线运动，如安装在拐臂上进行旋转运转测量行程是错误的。如果是横向运动的，则把传感器固定在横杆上，但是传感器的正面要朝前进的方向。

高压开关测试仪无端口低跳实验菜单：不接断口信号线，根据断路器状态给线圈电压进行单次分（合） 低跳的测试，断路器动作后，点击确定数据就是当前动作电压值，如下图：⑹、重合闸测试菜单：可做断路器的分合、合分、分合分三种重合闸实验。⑺、震动测试菜单：将加速度传器安装在断路器的动触头，分析开关的状态。⑻、合闸电阻开关测试菜单：此菜单专门用来测试带合闸电阻断路器的合闸电阻投入时间、合闸电阻值以及时间等参数。⑼、石墨触头开关测试菜单：此菜单专门用来测试石墨触头断路器的合、分闸时间、速 度等参数。D、储能：点击此菜单，界面如下图：⑴、启动储能菜单：输出电压给储能电机进行储能，储能时长一般为10秒左右。如下图：⑵、储能测试菜单：测量储能电机的功率及储能时长。如下图：八、使用仪器测试的部分图形及文本数据如下：⑴、合闸图形及文本数据：⑵、分闸图形及文本数据：⑶、重合闸的分合分图形及文本数据：九、测试现场常见技术问题及处理办法㈠、现场用仪器进行控制合、分闸操作时，开关不动作1、现场合、分闸控制接线不正确处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。
