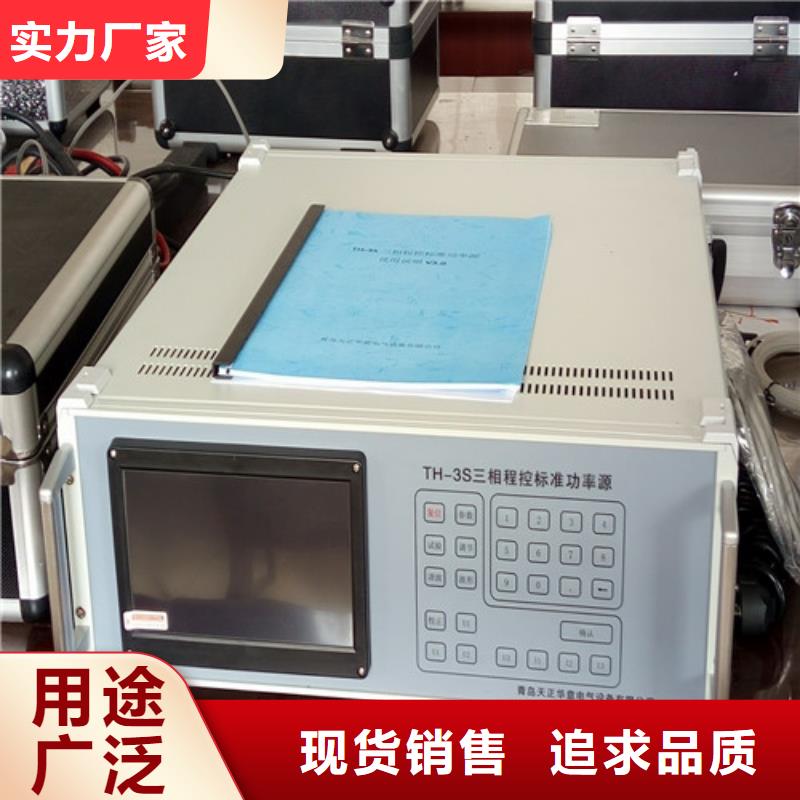

三相标准功率源_电力电气测试仪器价格低

浙江三相标准功率源 直流校准键为“电量切换”，可将电压操作切换为电流操作。例如2:电流校准“升10％”再按“8”进入“零点校准”然后输入您的实际电流值,按”OK”确认键；接下来“升”或者您需要的某个电流值, 再按“9”进入“满度校准”然后输入实际电流值,按“OK” 键确认；这样反复来回多次校准零点和满度达到电流的线性准确。需要注意的是电流校准中有“电流分档位”，每个电流档有4个分档位：2A为：0.25A、0.5A、1A、2A；20A为：2.5A、5A、10A、20A；100A为：12.5A、25A、50A、100A；按“6”键进行“档位切换”时,是在2A,20A,100A这几个量程档位切换,再按“0”键进入“电流分档位”则是在这个量程的小量程档位进行选择。“▲” 键是“档位初始化”，如果按下“▲”键就会提示“?”，如果确定进行“档位初始化”则按“OK”确定，就会使当前电压或者电流操作校准数据初始化,否则按“返回”。2：电流校准初始化按“2”键就会会提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电流校准数据初始化,否则按“返回”。3：电压校准初始化按3键就会有提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电压校准数据初始化,否则按“返回”。

浙江三相标准功率源 矢量分析界面-三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。
