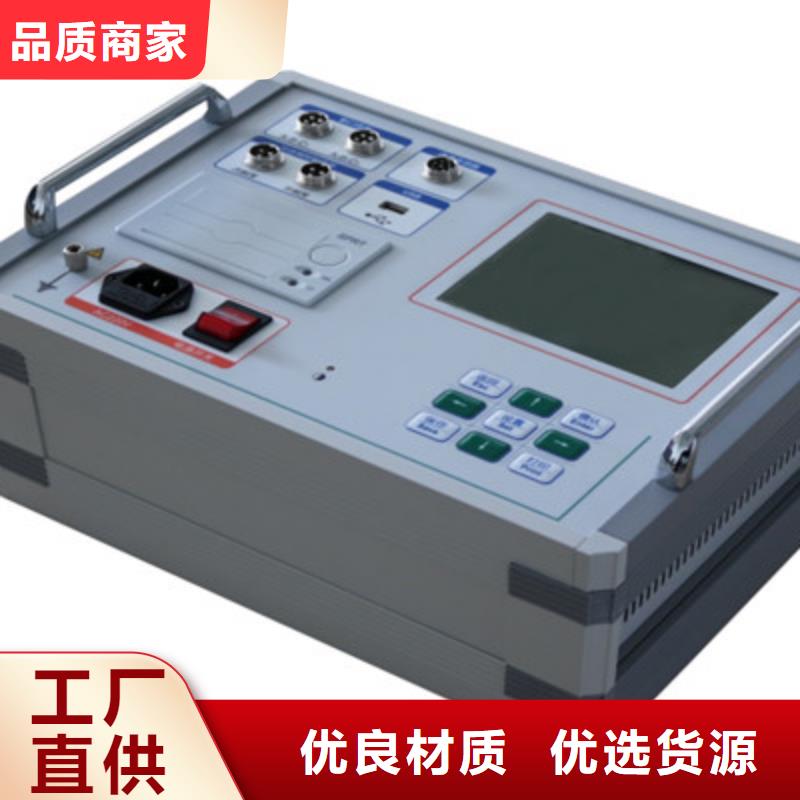

高压开关测试仪手持式光数字测试仪来图定制量大从优

浙江高压开关测试仪 使用仪器测试的部分图形及文本数据如下：⑴、合闸图形及文本数据：⑵、分闸图形及文本数据：⑶、重合闸的分合分图形及文本数据：九、测试现场常见技术问题及处理办法㈠、现场用仪器进行控制合、分闸操作时，开关不动作1、现场合、分闸控制接线不正确处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。②、检查控制回路，保证回路畅通。3、检查仪器储能、分闸、合闸是否有直流输出处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请 返厂维修。②、合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。 ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。
